基于復合體制和Kalman濾波的交通測速雷達設計
2017年微型機與應用第7期
于琳1,曹林1,王東峰2
1.北京信息科技大學 通信工程系,北京 100101;2.北京川速微波科技有限公司,北京 100018
摘要: 在深入研究各雷達體制基本原理及信號處理方法的基礎上,根據實際交通管理需求現狀,指出兩種體制復合工作的必要性,分別對雷達系統硬件電路和DSP算法做出改進。通過MATLAB分析數據以及實際路測,能夠準確得到目標機動車的速度和距離信息,車輛有效抓拍率高達99%以上,并有很好的抓拍一致性。該研究成果可對交通管理部門的監管工作提供便利,有效提高執法可靠性,具有重要的現實意義。
Abstract:
Key words :

  于琳1,曹林1,王東峰2

 ?。?.北京信息科技大學 通信工程系,北京 100101;2.北京川速微波科技有限公司,北京 100018)

       摘要:在深入研究各雷達體制基本原理及信號處理方法的基礎上,根據實際交通管理需求現狀,指出兩種體制復合工作的必要性,分別對雷達系統硬件電路和DSP算法做出改進。通過MATLAB分析數據以及實際路測,能夠準確得到目標機動車的速度和距離信息,車輛有效抓拍率高達99%以上,并有很好的抓拍一致性。該研究成果可對交通管理部門的監管工作提供便利,有效提高執法可靠性,具有重要的現實意義。

  關鍵詞復合體制;多普勒測速;FMCW測距;Kalman濾波;速度補償

  中圖分類號:TN958.95文獻標識碼:ADOI: 10.19358/j.issn.1674-7720.2017.07.018

  引用格式:于琳,曹林,王東峰.基于復合體制和Kalman濾波的交通測速雷達設計[J].微型機與應用,2017,36(7):59-62.

0引言

  *基金項目:國家自然科學基金(61671069)目前,測速雷達已成為交通管理部門檢測車輛超速行駛的主要技術手段[1 2]。

  經調研,現在常見的測速儀是文獻[3]所述的采用多普勒體制的雷達測速儀,雷達觸發僅依靠目標回波信號的強度進行判斷,只能得到目標的速度信息。而文獻[4]中所述的線性調頻連續波雷達體制(linear Frequency Modulation Continuous Wave,F(xiàn)MCW)雷達,具有優良的距離分辨率,可以同時獲得目標距離和速度信息,但由于距離頻移與多普勒頻移存在耦合效應,使得最終得到的速度、距離精度不高。

  基于兩種單體制方案都無法回避一些問題,本文提出了使用“連續波多普勒體制(Continuous Wave,CW)”和“FMCW體制”時分復用的復合體制雷達工作方案。該方案能很好地結合兩種體制的優點,并互補對方的缺陷,通過FMCW測距配合多普勒測速,實現對目標的精確探測。從而保證了系統的抓拍率和抓拍照片信息的有效性。

  另由于復合體制難度大,多用在軍事雷達中[5],因此本文的研究對于民用微波雷達在交通領域的應用具有很大的指導意義。

1復合體制雷達原理

  在同一臺雷達中,兩種雷達體制不可能同時工作,因此,通過硬件電路進行改進,根據調制波形的分時切換,實現兩種體制的時分復用。復合體制雷達時域波形如圖1所示。


  其中,三角波部分對應三角波調制的FMCW體制;直流部分對應固定發射頻率的連續波多普勒體制。

  1.1復合體制原理介紹

  CW體制下,根據多普勒效應,由多普勒頻率得到當前目標速度v1,即:


  其中,c為電磁波傳播速度,f0為雷達工作頻率,fd1為該體制下的多普勒頻移。


  而當體制開關切換到三角波調制工作時,其工作原理如圖2所示,實線代表雷達發射信號,虛線代表目標的回波信號。

  由目標回波信號與雷達發射信號之間的延時頻移fdelay,得到靜止目標距離R為:


  其中,T為調制三角波周期,ΔF為調頻帶寬。

  由于運動目標在三角波上升沿和下降沿得到的差頻不等價,即:

  fd_up=fdelay-fdopp(3)

  fd_dn=fdelay+fdopp(4)

  因此可得目標機動車的距離R和速度v2:


  由式(1)可以看出,CW體制下得到的速度v1僅與多普勒頻移fd1有關,通過FFT計算出準確的多普勒頻移就能得到精確的速度值,但得不到距離值。

  由式(2),靜止目標依然存在多普勒頻移,F(xiàn)MCW體制對于其照射范圍內可能存在的固定強干擾沒有分辨能力。而對于運動目標,從式(5)、(6)可以看出,延時頻移fdelay與多普勒頻移fdopp存在耦合效應,另一方面,由于近處車輛目標是非理想點目標,散射中心會發生變動,從而將延時頻移誤差引入到多普勒頻移中。

  基于以上分析,本文復合體制雷達采用式(1)得到精確的速度v1,并將此速度按照一定的規則替代FMCW體制下的速度v2,從而實現距離和速度的解耦合,提高測距分辨率的同時,不影響測速精度。

  1.2Kalman濾波算法

  對于雷達來說,人們關心的是雷達跟蹤目標的距離和速度信息,圖3車與雷達的相對位置圖而雷達測得的信息是含有噪聲的。本雷達在實際道路交通中的應用示意圖如圖3所示。


  圖3中sm為雷達測得的目標距離,Vm為雷達測得的速度,V為車的實際行車速度,h為雷達與車頂之間的垂直距離。Vm與V之間存在如式(7)所示的關系:


  本文雷達中斷周期t0為13.12 ms,機動車通過雷達照射范圍的時間很短,因此,可認為在測速期間V是保持不變的,所以由式(7)可以看出,Vm在逐漸減小。

  Kalman濾波器提供了一種有效的以最小均方誤差來估計系統狀態的遞歸計算方法[6]。因此,本文考慮通過Kalman濾波器去除噪聲,對速度進行補償,同時也對距離進行修正。

  通過建模、初始化參量,得到目標的狀態方程和觀測方程:

  X(k+1)=A·X(k)+W(k)

  Y(k)=H·X(k)+U(k)(8)

  式中,~R]SKV~TYTUZ1NP~`YH7899.png,表示距離和速度;補償系數η(k)=1;狀態轉移矩陣G}W5NPKNRS7TXUV8MSK0HEW.png;觀測矩陣)3GV2N]I$LX11XGL8}MJXZK.png

  與經典Kalman不同,矩陣A和H是變化的,即包含一個補償系數η(k)。由式(7)可知,它與濾波器的狀態s(k)相關。

  因此,補償系數更新如下:


  該算法中,s(k)和v(k)的物理意義分別與sm和V的物理意義相同,濾波器的輸出結果v(k)就是車的行駛速度V。由此,Kalman濾波器不斷地進行“預測修正”過程,把方差進行遞歸,對補償系數也進行更新,從而得到最優的速度、距離值。

2系統實現

  2.1硬件系統設計

  本文所用雷達發射頻率為24.15 GHz,數字信號處理模塊采用TI公司的DSP—TMS320C6713B處理器,其每個周期可以執行多達8個32位指令,專為實時信號處理而設計,能有效滿足雷達信號處理的實時性要求。其整體系統組成框圖如圖4所示。


  可以看到,相對于傳統的雷達測速儀,本文的復合體制雷達在硬件電路中新增了開關電路,通過STM32F051單片機控制其依次進行兩種體制的切換。

  2.2DSP算法部分

  為了充分利用復合體制的優勢,關鍵還要在算法上實現復合。針對兩種體制各自所包含的信息,算法進行重新規劃,對兩種體制信號并行處理。重新規劃后的算法基本工作流程如圖5所示。




  可以看到,算法新添了速度比較函數,使其根據上文所述原理,綜合衡量兩種體制的速度值。再通過Kalman濾波進行速度補償,同時修正距離波動,由此便能實現測速、測距互不干擾,且相互修正的目的。

3工程應用效果

  通過路測采數,仿真驗證方案可行性。

  3.1Kalman濾波前后速度、距離對比

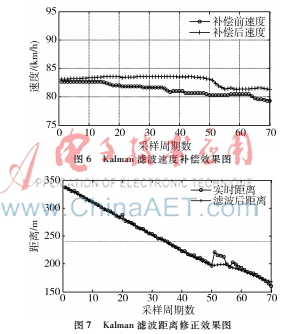

  根據1.2節的分析,基于Kalman濾波的速度補償算法效果如圖6所示,其距離修正效果如圖7所示。




  由圖6,補償后的速度波動范圍為0~2.25 km/h,小于補償前的波動范圍0~3.41 km/h。并且補償后的目標基本保持勻速運動,然而第50周期后速度突然下降,這可以從圖7中找到原因,即該周期附近距離波動較大,導致其遞歸的方差變大,因此對其速度的補償也受到影響。

  由此可以看出,Kalman濾波能很好地補償速度,并在一定程度上平滑掉距離的隨機噪聲,使得測量結果達到最優化。

  3.2復合體制所測速度與單體制速度對比

  經算法仿真,得到各體制速度結果如圖8、圖9所示。圖8(a)和圖9(a)對應車輛距離信息隨時間的變化,一個包絡代表一輛車,由FMCW體制測得,并經過復合體制“速度距離”修正;圖8(b)和圖9(b)對應3種體制所測得的同一車輛的速度信息,可以看出,F(xiàn)MCW體制所測速度衰減嚴重,速度誤差很大;CW體制速度與最終復合體制速度較為一致,但也有少許衰減,這根據1.2節中式(7)也可得到驗證。





  而對于圖9,圖中兩輛車速度圖中的CW速度曲線是連著的,沒有分辨出車輛情況;而FMCW及復合體制均判斷出兩輛車。這是由于CW體制對運動目標較為敏感,跟車時間較長,車輛密集且速度接近時,不容易分辨目標所致。

  綜合來看,復合體制下得到的速度穩定性最好,并且由于Kalman濾波的補償修正作用,使其更接近機動車目標的真實軌跡。

  3.3抓拍率

  經現場采集視頻與抓拍照片對比,抓拍率統計結果如表1。


  從表中可以看出,復合體制測速雷達的有效抓拍率超過99%,而目前市場上常用的多普勒雷達有效抓拍率僅能達到90%,因此本復合體制雷達具有廣闊的應用前景。

  3.4抓拍一致性

  普通多普勒測速儀抓拍效果如圖10所示,左圖為正常距離抓拍,中間圖為沖車,無法獲得車牌的有效信息,右圖為遠距離欠拍,同樣無法獲得車輛的有效信息,導致廢片。


  而本文復合體制雷達相機抓拍效果如圖11所示。很明顯可以看出,車輛基本在同一位置觸發,能夠得到所拍車輛的車牌、車型等有效信息,而且與抓拍車輛的車型、車道內位置基本無關,抓拍一致性效果很好。




  4結論

  本文給出的雷達復合體制工作方案,通過電路、算法等的改進,綜合兩種體制的優勢,并加入Kalman濾波算法對速度、距離進行補償、修正,能夠同時得到目標速度和距離信息的最優化值,使得雷達系統的工作效能最大化。這對于實際交通管理具有很大的應用價值。
