張靜，劉芫健

　　（南京郵電大學 電子科學與工程學院，江蘇 南京 210003）

      摘要：提出了一種新型的多層實現的Lange耦合器，它的耦合系數為3 dB。相較于傳統加工工藝而言，多層技術克服了傳統Lange耦合器由于線窄又緊靠在一起而加工困難的問題。該耦合器采用50 Ω阻抗線進行匹配和進行終端測量。在中心頻率處實現2.8 dB耦合，相對帶寬達到80%，實現超寬帶。

　　關鍵詞：Lange耦合器；多層技術；超寬帶

0引言

　　隨著科技的進步與發展，設備集成化與小型化已經越來越多地進入大眾的視野?，F(xiàn)代設備設計和系統要求高度的集成化和小型化，而且還需要具有較寬的工作區域，在某些特定的環境下具有一定的可靠性。耦合器的主要功能是實現把一路微波功率按比例分成幾路。其中定向耦合器是一種應用廣泛的微波無源器件，在實現信號的隔離、分離和混合等功能要求時被廣泛應用［1］。傳統耦合器由于很難實現緊耦合和較寬的帶寬，已經越來越不能滿足實際應用的要求。

　　在傳統的正交耦合器中，Lange耦合器的應用較為廣泛，這主要是由于Lange耦合器能夠在較寬的帶寬上擁有較高的耦合度。為了增加線之間的公共電容，將幾條平行線用垂直的金屬跳線相連接。從傳輸線原理來看，金屬條線能夠確保被連接的兩條微帶線上的電壓是一致的。但這樣一來，耦合器性能將受到影響而變差，尤其是在高頻階段。除此之外，金屬跳線相當精細，普通制作工藝很難實現。另外，在控制金屬跳線精細度的同時會導致金屬微帶線之間的間隔變得很小，這對加工來說，無疑又是一個難題。

　　對于以上問題目前有不少學者提出了一些解決方案。PIETERS P等人［2］提出了采用多層薄膜鑲嵌金屬片（MCMD）技術來更加有效地實現耦合器、過濾器等一些無源器件的功能。此后，BIKINY A等人［3］又提出了相類似的多層厚膜技術來實現Ka波段的Lange耦合器。之前的文獻中，更多地側重于以介質基板的厚度為基礎，對Lange耦合器進行改善。本文基于以上的研究成果，采用不同厚度和數量的介質基片，主要分析研究了基于Lange結構的耦合器性能、Lange結構中各參數對整個耦合器的性能、工作頻帶和尺寸的影響，以及影響的程度。

1Lange耦合器

　　普通的耦合線耦合器因其耦合太松而無法達到3 dB的耦合因素的要求。提高邊緣耦合線之間的一種方法是用幾根彼此平行的線，以便于線兩邊緣的雜散場對耦合的貢獻。于是，LANGE J在1969年最早提出一種四端交叉指型定向耦合器。

　　圖1Lange耦合器平面圖這種想法最實際的實施如圖1所示。為了達到緊耦合，此處用了相互連接的4根耦合線。它在一定程度上彌補了傳統耦合器的不足。信號由端口1 輸入，并在端口3和端口4等功率輸出。端口2為隔離端，兩輸出端之間的相移為90°。4個端口通常采用的都是50 Ω?jìng)鬏斁€來進行阻抗匹配。4階Lange耦合器的等效電路圖如圖2所示，它由4根導線耦合線結構組成。所有這些線都有同樣的寬度和間距。這種結構因?yàn)樵诤軐挼念l率范圍內補償了奇模、偶模相速不相等，所以提高了耦合器性能，可以達到1~1.5圖2Lange耦合器的等效電路圖個倍頻程。Lange耦合器是定向耦合器中的一種，在微波系統中被廣泛使用，可以在射頻放大器中用于功率合成。

　　DAVID M P［4］認為，在設計耦合線耦合器時，可采用偶奇模分析的方式。將電路分解為偶模激勵和奇模激勵的疊加，具體分析參見DAVID M P的《微波工程》，不再贅述。經過一番推倒，可得奇模和偶模的特性阻抗為：

　　其中，Z0e和Z0o分別為偶模和奇模的特征阻抗，C為電壓耦合系數，Z0為特征阻抗。設計N線Lange耦合器的基本公式如下：

　　式中：R為阻抗比，Z0o為雙耦合線奇模阻抗，Z0e為雙耦合線偶模阻抗。

2仿真與結果分析

　　2.1多層技術

　　在對傳統的Lange耦合器進行分析之后可知，雖然Lange結構的耦合器的優點相對明顯，但是其缺點同樣也是相對明顯的。在對整個設計進行仿真的同時，發現在實現工藝上，耦合器的纖細的跳線對其產生了巨大的挑戰，DUNAEV S N和FETISOV Y K提出的去掉跳線的方法是用一層介質將兩層金屬結構分隔開，由于其厚度薄到可以忽略，從而可以將跳線去掉，簡化工藝。在設計的過程中，設計者可以通過多層重疊的方式來獲得最后需要的參數。當然，多層技術還有一個非常重要的優點，就是它便于工業實現且成本低廉，這無疑對器件的工業化生產提供了強有力的保障。

　　2.2模型

　　分層技術只是在對實現工藝和性能上做了改進，耦合器的整體結構還是保持不變。這里采用介電常數εr=2.55的介質材料。整體結構設計了3塊材料相同的介質基片和兩層金屬微帶線。將它們按照一定的結構順序進行疊層處理。從上到下依次為：上接地板、介質層、金屬微帶層、介質層、金屬微帶層、介質層、下接地板。最終的設計結構圖3交指結構

　　是按照這樣的一個介質層、微帶層疊加排列而成的。交指結構如圖3所示。

　　圖4為L(zhǎng)ange耦合器側視圖。從圖4中可以看出，該多層Lange耦合器由圖4Lange耦合器側視圖兩部分組成：第一部分位于介質基板1與2中間，由金屬層構成；第二部分在介質基板2與3之間的夾層中，同樣由金屬層構成。這樣就可以在不使用金屬跳線的情況下將Lange耦合器的耦合線連接在一起，這樣做還有一個優勢就是可以通過將相鄰的耦合線平移來使得耦合度更好。

　　該耦合器的尺寸是通過參考文獻［4］和［5］中所描述的經典理論來確定的。該Lange耦合器包含參數為w、s、l、H1、H2 。中心頻率設置在2.5 GHz，耦合度為3 dB。輸出參數為偶模與奇模阻抗，分別為52 Ω和176 Ω。

　　2.3優化與結果討論

　　本文中，總共分為4個步驟來對耦合器進行設計與優化。首先，在工作頻率內，最小化隔離度。優化目標如下：

　　Minimise F1=maxf∈X{S41(f)}

　　其中，S41(f) 為耦合器在頻率f處的隔離度，f應在耦合器的工作頻率內 ；X是頻段內的一組采樣頻率，以用來評估耦合器的性能。

　　第二優化的目標是，當信號由端口1輸入時，端口2與端口3的耦合最大，優化目標如下：

　　MinimiseF2=minf∈X{min{S21(f),S31(f)}}

　　其中，S21(f)和S31(f)為端口2與端口3 在頻率f輸出的耦合度。

　　第三個要優化的目標，就是使端口2與端口輸出的能量差最小化，優化目標如下：

　　最后，要優化的目標是使得端口2與端口3之間的相位差最接近90°，優化目標如下：

　　Minimise F4=maxf∈X||∠S31(f)－∠S21(f)|－90°|

　　通過以上一系列的優化，可以發現，隨著金屬微帶層之間的錯位越來越大，耦合度愈來愈低，同時耦合區域向左偏移。針對這些現象可以進行以下調節：(1)可以調節金屬微帶線的線寬和指間縫隙間距的大小來增強耦合；(2)可以調節耦合線的長度來抵消耦合區的偏移。

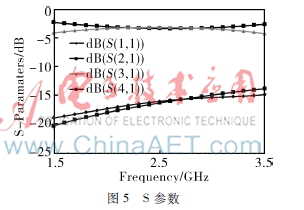

　　因此，最終得到各參數的值為：w=0.4 mm，s=0.07 mm，l=19.15 mm，H1=0.762 mm，H2=0.224 mm。 在各端口（分別用1、2、3、4表示）已進行50 Ω阻抗匹配之后，從圖5中可以看出，工作帶寬為2 GHz。在中心頻率處，耦合度|S31|為3 dB。在整個工作頻帶內，回波損耗均大于15 dB［16］且耦合端（端口3）與直通端（端口2）相位差均為90°±5°（如圖6所示）。

3結論

　　本文設計了一個Lange正交多層耦合器。在相對帶寬達到80%的前提下，耦合器擁有良好的耦合度和隔離度，并使得兩輸出端的相位差為90°，達到真正的正交耦合。圖6相位差

參考文獻

　?。?］ 徐立勤,仲進.用于LTE移動通信的寬帶定向耦合器設計［J］.微型機與應用,2015,34(3):6062,66.

　　［2］ PIETERS P, BREBELS S, BEYNE E, et al. Generalized Analysis of Coupled Lines in Multilayer Microwave MCMD TechnologyApplication: Integrated Coplanar Lange Couplers［J］. IEEE Transactions on Microwave Theory & Techniques, 1999,47(9).

　?。?］ BIKINY A, QUENDO C.Kaband lange coupler in multilayer thickfilm technology［C］.Microwave Symposium Digest, 2009. MTT′09. IEEE MTTS International:10011004.

　?。?］ DAVID M P著.微波工程［M］.張肇儀,周樂柱,吳德明,等譯.北京:電子工業出版社,2006.

　　［5］ PRESSER A.Interdigitated microstrip coupler design［J］. IEEE Transacotions on Microwave Theory and Techniques, 1978,26(10):801805.
