摘  要： 針對鋼帶缺陷傳統的人工檢測效率低、誤檢率高以及危險程度大等問題，提出了一種基于機器視覺的缺陷檢測和識別的研究方案。采用工業攝像頭采集鋼帶生產線上的視頻圖像，通過中值濾波和小波分析相結合的方法去噪，并用Canny算子實現邊緣檢測，再以缺陷圖像的圓形度等特征完成識別分類，從而實現對鋼帶缺陷的檢測和統計。實驗結果表明，該缺陷檢測方案能夠?qū)崟r(shí)準確有效地識別鋼帶缺陷，證明了該方法的可行性。

　　關鍵詞： 機器視覺；缺陷檢測；識別分類；鋼帶

　　近年來，我國經濟發展進入轉型期，對產品質量和外觀的關注度也越來越高。鋼材是基礎經濟建設的支柱，而鋼帶是鋼材的重要材型之一，其表面質量直接影響到最終產品的性能與銷量。目前，國內鋼帶制造、加工企業通常采用人工目視抽檢法進行質量檢測，這種方法抽檢率低、隨機性差、檢測效率低，并且生產線環境惡劣，危險性大，對檢測人員的健康有威脅。機器視覺技術隨著計算機科學的高速發展，越來越廣泛地應用到工業生產的自動化檢測中。一些發達國家和地區早已生產出了比較成熟的鋼帶檢測系統[1]。隨著我國現代化程度的加深，這種全新檢測技術也引起了各鋼材生產企業的重視，市場需求很大。因此，研究開發出具有自主知識產權的鋼帶表面缺陷檢測系統受到各大高校和企業相關科技人員的重視[2]。

　　本文研究的系統根據最佳成像方案設計光路[3]，利用Baumer工業攝像頭實時采集原始鋼帶圖像，對每幀圖像利用MATLAB進行去噪和增強等預處理，取得較好效果后，進行圖像膨脹、圖像平滑、圖像分割處理，提取圖像中感興趣的部分，最終根據圖像特征自動識別出缺陷類型。

1 系統設計要求

　　在所試點的鋼帶生產企業中，其生產線鋼帶傳輸速率為0~40 m/min，系統采用CCD工業相機，采集速率最大可達16幀/秒，獲取的圖像分辨率為1 392×1 040。由于圖像數據量很大，又要滿足生產檢測的實時性要求，因此在有限時間內完成對圖像龐大數據量的處理并保證檢測效果是研究的核心和目標[4]。在分析了鋼帶圖像的特征性質并經過多次試驗改進后，設計了基于像素灰度值的處理算法，在保證缺陷檢測準確度的前提下，較好地控制算法的復雜度，達到了鋼帶生產要求。

2 設計流程圖

　　基于機器視覺的鋼帶缺陷檢測系統流程圖如圖1所示。

　　2.1 基于MATLAB的鋼帶圖像讀取

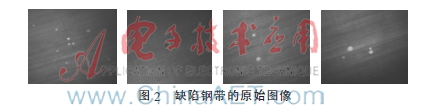

　　在圖像處理方面，MATLAB擁有功能強大的圖像處理工具箱[5]。它幾乎包括了所有成熟的圖像處理函數，通過簡單的調用就可以實現輸入輸出、格式變換、形態學處理、線性濾波、對比度增強和數據統計等操作。鋼帶缺陷的原始圖像可以通過imread函數直接讀取，而不用考慮其格式，讀取的原始缺陷鋼帶圖像如圖2所示。

　　2.2 鋼帶缺陷圖像的預處理

　　2.2.1 去噪處理

　　由于鋼帶生產車間環境嘈雜，光線和噪聲干擾很大，在圖像的采集過程中不可避免地引入了噪聲信號。中值濾波可以消除孤點噪聲，同時保持圖像的邊緣特性，不會使圖像產生顯著的模糊，比較適合于此次研究的鋼帶缺陷圖像；對含噪聲圖像進行小波變換處理后，圖像的原始信息和噪聲所產生的小波系數表現出不同的特點，從而可以去除噪聲的小波系數，最后用小波逆變換重構圖像。經過試驗對比，發現采用基于小波變換與中值濾波相結合的圖像去噪處理方法，去除噪聲同時保護邊緣輪廓的效果最好[6]。

　　主要去噪程序如下：

　　Z1=medfilt2（YT，[5，5]）；

　　%使用sym4小波設定全局閾值去噪%

　　[THR，SORH，KEEPAPP]ddencmp（′den′，′wv′，Z1）；

　　X=wdencmp（′gbl′，Z1，′sym4′，2，THR，SORH，KEEPAPP）；

　　2.2.2 增強處理

　　去噪完成后，為了讓鋼帶缺陷更加清晰明了，對預處理后的圖像進行了圖像增強處理。小波分析因它能多尺度多角度提取信號特征，并在不同尺度上讓噪聲和信號明顯地區分開來，所以它在圖像增強方面有很大優勢[7]。圖像經二維小波分解后，輪廓主要集中在低頻部分，細節則集中在高頻部分，因此，通過對低頻分解系數進行增強處理，對高頻分解系數進行衰減處理，即可達到圖像增強的目的。鋼帶缺陷增強圖像如圖3所示。

　　2.3 鋼帶缺陷的分割

　　為了便于對鋼帶缺陷的識別分類，使用Canny算子對其進行處理。因Canny具有高檢測率、精確的定位、明確的響應的三條標準，使其成為目前最廣泛使用的邊緣檢測算法[8]。首先用strel函數線性的結果甬?dāng)?shù)對邊緣進行圖像膨脹操作；利用imfill函數填充邊緣的縫隙；然后用imclearborder函數刪除與圖像邊界相連的對象；最后，用菱形結構元素對圖像進行平滑處理。至此鋼帶缺陷部分已經完全地分割出來，其結果如圖4所示。

3 缺陷圖像的特征提取與識別

　　3.1 特征提取

　　圖像特征提取是缺陷識別最為重要的部分，也是算法的核心。本文研究的算法是對分割后的缺陷部分進行周長、面積和圓形度等的特征計算。計算面積的原理為：對于二值圖像像素值f（x，y）=1，表示目標缺陷物體，像素值取0表示背景，缺陷的面積就是f（x，y）=1的個數疊加[9]。計算公式如下：

　　計算缺陷周長即區域的邊界長度，當把像素看作一個個點時，則周長用鏈碼表示，求周長也即計算鏈碼長度[10]。當鏈碼值為奇數時，其長度記作；當鏈碼值為偶數時，其長度記作1。周長L表示為：

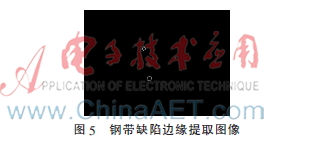

　　其中，Ne、No分別為邊界鏈碼（8方向）中走偶步與奇步的數目。在計算缺陷圖像的周長前，使用edge函數中的Canny算子對平滑后圖像進行處理[11]，缺陷邊緣提取圖像如圖5所示。

　　3.2 判斷識別

　　根據缺陷圖像的特征，利用面積和周長的大小來識別缺陷存在與否，利用圓形度等特征判斷缺陷的類型。圓形度的計算公式為[12]：

　　C=（4πS）/L2（3）

　　其中，C為圓形度；S為物體面積；L為物體周長。由3.1節可得S=662，L=100.818 3，再利用式（3）可得缺陷圖像的圓形度C=0.818 4。由于缺陷圖像不是絕對規則的圖形，根據鋼帶生產企業的標準，把C在0.8～1判斷為圓形斑點，其他為裂紋。而本文計算的C=0.818 4，所以可以判定缺陷為斑點。

4 結論

　　首先利用工業攝像頭采集鋼帶圖像，對獲得的原始圖像進行去噪、增強等預處理，在此基礎上，進行形態學處理和Canny邊緣檢測，然后分析圖像特征，經過多次試驗和改進算法，最終實現了實時識別缺陷和類型判斷的系統要求。這不僅滿足了生產線快速自動化的生產條件，同時提高了檢測的效率、準確度和科學性，為后續的研究和推廣應用奠定了基礎。

參考文獻

　　[1] LIU Y C， HSU Y L， SUN Y N， et al. A computer vision system for automatic steel surface inspection[C]. 2010 the 5th IEEE Conference on Industrial Electronics and Applications（ICIEA）， IEEE， 2010：1667-1670.

　　[2] Wu Guifang， Xu Ke， Xu Jinwu. Application of a new feature extraction and optimization method to surface defect recognition of cold rolled strips[J]. 北京科技大學學報（英文版） 2007， 14（5）：437-442.

　　[3] 劉彩章.基于機器視覺的帶鋼表面缺陷成像系統理論與實驗研究[D].武漢：武漢科技大學，2012.

　　[4] 劉明煒，王快社.帶鋼表面缺陷在線檢測實時處理方法研究[J].冶金設備，2008，8（4）：32-34.

　　[5] 晏暉，姜鵬，陳貝.基于MATLAB工具箱的數字圖像處理技術[J].微計算機信息，2010，26：214-216.

　　[6] 唐世偉，林君.小波變換與中值濾波相結合圖像去噪方法[J].哈爾濱工業大學學報，2008，40（8）：1334-1336.

　　[7] 曾誠.基于小波理論的圖像去噪和增強技術研究[D].武漢：武漢理工大學，2008.

　　[8] 周超.邊緣檢測Canny算子的研究與改進[D].重慶：重慶師范大學，2012.

　　[9] 楊陽.鋼球表面缺陷視覺檢測技術的研究[D].南昌：華東交通大學，2009.

　　[10] 陸應騏，童韜.鏈碼和在邊界形狀分析中的應用[J].中國圖象圖形學報，2002，7（12）：1323-1328.

　　[11] 王小俊，劉旭敏，關永.基于改進Canny算子的圖像邊緣檢測算法[J].計算機工程，2012，38（14）：196-198.

　　[12] 朱虹.數字圖像處理基礎與應用[M].北京：清華大學出版社，2013.
