摘  要： 針對BIOS面臨的日益嚴重的安全威脅，提出對BIOS進行安全更新和完整性檢測的方案。通過對Flash寫信號的檢測以及對BIOS的非旁路簽名驗簽機制，實現對其的安全更新；通過受物理保護的BootBlock對MainBlock的驗簽機制，實現對MainBlock的完整性檢測和恢復。該安全更新及保護系統能夠有效地阻止及檢測到惡意軟件對BIOS的修改；可以對BIOS進行更新或恢復，保證系統的正常運行，達到對BIOS進行保護的目

關鍵詞： BIOS安全更新；非旁路；簽名驗簽；完整性檢測；BIOS保護

0 引言
　　信息安全關系到國家安全和社會穩定[1]。傳統信息安全機制多建立在操作系統軟件層之上，已不能滿足信息系統發展需求，計算機系統安全需要進一步延伸到固件層甚至硬件層。BIOS（Basic Input/Output System）固件是計算機系統中基礎的底層軟件，是實現自主、可信、可控的信息安全的關鍵一環，其安全可信直接影響整個計算機系統的安全度。
　　計算技術的發展和應用需求導致目前存儲BIOS系統的芯片普遍采用Flash芯片。Flash芯片的使用為BIOS系統帶來兩個突出變化：（1）存儲BIOS的芯片容量增加；（2）在操作系統環境下能夠以純軟件方式讀寫B(tài)IOS。BIOS的實現技術也由傳統方式發展到UEFI方式。這些變化導致攻擊BIOS系統的技術逐步成熟，使第三方惡意者向BIOS中植入惡意代碼、病毒、木馬等成為可能[2]。
　　從1998年開始，針對BIOS系統的公開性的安全事件和威脅時有發生。1998年7月開始爆發的CIH病毒實施了對BIOS的攻擊，造成全球大量PC不能使用。2006年全球Black Hat會議上，英國Next-Generation公司的首席安全顧問John Heasman闡述了一種在BIOS中隱藏rootkit惡意代碼，并使之在OS運行過程中生效的技術。2011年的Mebromi是一個新的針對BIOS的rootkit，它感染計算機主板的BIOS芯片和硬盤MBR（主引導區），再控制Windows系統文件加載惡意代碼，使受害用戶無論重裝系統、格式化硬盤，甚至換掉硬盤都無法將其徹底清除[3]。
　　由以上分析可知，BIOS系統遭受到威脅攻擊時，會造成計算機系統的徹底崩潰，或?qū)е掠?jì)算機系統被惡意者從底層控制。針對越來越嚴重的BIOS安全威脅，國內出現了一些對BIOS進行保護的研究[4-5]。而美國將其上升到國家安全角度，出臺了一系列的規范文件，要求加強計算機BIOS固件的安全性。2011年，美國的NIST（National Institute of Standards and Technology U.S.Department of Commerce）發布了800-147文件和800-155文件，提出對BIOS保護和完整性檢測的要求。美國的DOD（Department of Defense）CIO（Chief Information Officer）備忘錄（適用于DOD信息系統）要求：2012年1月1日之后發布征集的PC客戶端系統需要符合NIST 800-147規范；符合800-147的3.1和3.2的要求已經包含在修改過的DOD Instruction 8500.2的“Information Assurance（IA）Implementation”中。美國的DHS（Department of Human Service）備忘錄（適用于聯邦政府部門和代理）推薦2012年10月1日之后的PC終端系統的新的采購符合800-147的要求[6-7]。
　　參考文獻[4]僅僅通過設置標志位來區分惡意軟件與合法的BIOS，此種手段很容易被偽造，安全性低；參考文獻[5]設計了一種全新的可信計算模塊，并通過改變計算機上電啟動順序?qū)崿F(xiàn)對BIOS可信度量的保護，但并沒有提出安全更新BIOS的方法。本文采用硬件、固件和OS上層軟件三方相結合的方法，設計了一種BIOS安全更新及保護系統，做到以下幾個方面：（1）采取有效措施使BIOS在方便更新的前提下，保證其不被非授權地修改；（2）當BIOS被惡意修改時，可以通過驗簽機制檢測到；（3）當BIOS被惡意修改或者崩潰時，可以進行恢復，保證系統的正常運行。

1 系統總體設計
　　本BIOS安全保護系統由硬件、BIOS固件及OS上層的軟件工具組成。
　　（1）硬件平臺提供對Flash芯片部分存儲區域的硬件保護機制，該保護還可通過硬件主板上的跳線選擇使能/禁止，并由受保護的程序模塊實現對BIOS的完整性檢測和可信恢復。硬件平臺還提供將Flash寫信號與特權中斷信號源連接的機制，當CPU檢測到Flash寫信號時，即產生特權模式下的中斷信號，執行特定的中斷處理程序，保證BIOS寫過程通過本文設計的更新機制實現，而不被繞過。
　?。?）固件層的BIOS除了實現初始化硬件平臺及引導OS的基礎功能外，還通過中斷處理程序?qū)崿F(xiàn)BIOS的安全更新功能。它通過簽名驗簽機制檢測待更新的數據，如果合法則執行更新過程，如果不合法則停止更新。
　　（3）OS上層的BIOS生成工具，用于生成可更新的具有簽名的合法的BIOS鏡像包；BIOS更新工具，與固件層BIOS中的中斷處理程序配合實現對BIOS的安全更新。

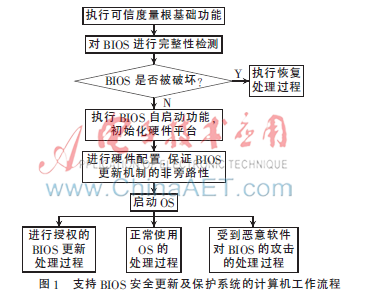

　　支持BIOS安全更新及保護系統的計算機正常工作流程如圖1所示。

2 BIOS安全更新保護方法
　　要實現安全更新保證BIOS不被非授權地修改，首先需要保證本文設計的安全更新機制不會被惡意軟件繞過。本文從硬件上將Flash寫信號與特權中斷的信號源相連接，同時通過在BIOS中的配置保證Flash寫信號必定會產生中斷，同時這種特權模式中斷不能被關閉。
　　2.1 進行硬件配置保證非旁路性
　　硬件配置BIOS保護的流程描述如下：
　?。?）開機，進行硬件初始化；
　?。?）初始化特權中斷處理程序；
　?。?）對計算機系統芯片組的Flash寫使能、特權中斷等配置項執行相關設定，使Flash被寫入時，該芯片組硬件能產生一個特權中斷信號；
　?。?）使能Flash的寫保護；
　?。?）配置特權中斷相關位，禁止惡意軟件獲取特權中斷產生及執行的特權；
　?。?）完成配置，啟動OS。
　　2.2 對BIOS的安全更新及保護
　　由于Flash寫信號與特權中斷源相連接，當通過OS上的BIOS更新工具或其他惡意軟件產生寫Flash動作時，便會產生中斷，所有的特權中斷處理程序都位于BIOS中。通過BIOS中的安全更新功能模塊中的中斷處理程序檢測是否對BIOS所在的Flash有寫入請求，如果有則用簽名驗簽機制檢測待寫入的數據是否為合法數據。根據檢測結果執行不同的程序分支。
　　在對BIOS鏡像更新之前，需要用BIOS生成工具對其進行簽名。帶有簽名的BIOS鏡像生成流程如圖2所示。

　　生成的BIOS鏡像包由原有BIOS鏡像和簽名相關信息兩部分組成。用戶使用裝有本BIOS安全更新及保護系統的計算機上的BIOS更新工具與固件層BIOS中的安全更新功能模塊實現對BIOS鏡像包的安全更新，該計算機就可以正常使用了。
　　當惡意軟件試圖非法修改BIOS時，固件層的BIOS安全更新功能模塊檢測出其非法操作，則不進行Flash寫入并報警提示。
　　BIOS安全更新及保護執行流程如圖3所示。

3 BIOS完整性檢測與恢復方法

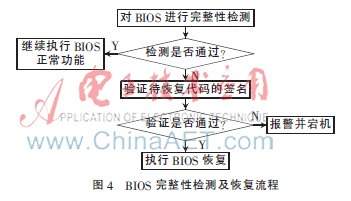

　　計算機開機上電，首先由受硬件物理保護的程序模塊對BIOS進行完整性檢測（使用公鑰對BIOS鏡像進行驗簽），一旦BIOS被惡意修改，則其完整性檢測不通過，本BIOS安全更新及保護系統便會自動執行BIOS恢復。進行完整性檢測與恢復的流程如圖4所示。

4 BIOS安全更新及保護系統的實現
　　BIOS安全更新及防護系統的硬件實現有多種方式，本文采用的方式為：將BIOS分成兩部分，BootBlock和MainBlock。采用硬件跳線方式物理保護BootBlock程序所在的Flash芯片部分區域。開機上電后，BootBlock先執行，初始化最基本的平臺硬件，并對MainBlock進行完整性檢測。當對MainBlock完整性檢測通過時，系統繼續啟動并引導OS，當完整性檢測失敗時，由BootBlock實現對MainBlock的可信恢復。平時機器使用時，BootBlock不能用軟件的方式寫入，而MainBlock部分可隨時使用本文設計的安全更新及保護系統進行升級和保護。當BootBlock部分需要更新升級時，需要由管理員在現場改變物理跳線的連接方式，使得BootBlock可以通過軟件的方式進行更新升級。

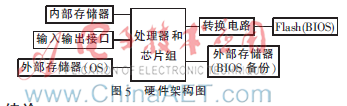

　　對已有計算機主板硬件改動最小的硬件連接架構設計如圖5所示。

　　圖5中的BIOS備份設備可以是光盤或U盤等通用存儲設備。與普通的計算機電路相比，其硬件實現方式只增加了一個轉換電路。該轉換電路的功能是實現Flash與系統特權中斷信號（例如X86的SMI）源的連接，以及通過外接跳線實現對Flash芯片全部或部分塊的物理保護的使能/禁止。
5 結論
　　隨著Flash芯片技術和UEFI技術的發展，BIOS所受的安全威脅問題日趨嚴重。本文采用硬件、固件和OS上層軟件三方相結合的方法，設計了一種BIOS安全更新及保護系統。通過對Flash寫信號的檢測以及對BIOS的非旁路簽名驗簽機制，實現其安全更新；通過受物理保護的BootBlock對MainBlock的驗簽機制，實現對MainBlock的完整性檢測和恢復。該系統能夠做到：對BIOS進行有授權的更新，有效阻止惡意軟件對BIOS的修改，并采用硬件保護該機制不被惡意軟件繞過；對BIOS進行完整性檢測，保證BIOS自身代碼和數據的完整性，保證BIOS系統的執行代碼只來自可信任的BIOS廠商；由于不可預知的故障或攻擊導致BIOS系統部分完整性遭到破壞時，能夠提供安全有效的檢測機制和失敗自恢復機制。
