摘  要： 熒光磁粉無損檢測因具有缺陷顯示直觀、靈敏度高、檢測速度快且成本低等優點而被廣泛采用。在分析工件表面缺陷的熒光磁粉圖像顯示特性基礎上，研究缺陷圖像的平滑去噪和分割等處理算法，提出基于加權模板和自適應鄰域選擇的圖像平滑算法，并將Ridler自適應閾值法應用于缺陷圖像分割。實驗結果表明，此種方法能夠很好地去除偽缺陷，將圖像中工件的真實缺陷從背景區域中完整地提取出來，為熒光磁粉自動化無損檢測打下良好的基礎。

　　關鍵詞： 熒光磁粉檢測；加權模板；自適應鄰域選擇；Ridler自適應閾值

0 引言

　　熒光磁粉檢測是目前對鐵磁性材料工件表面及近表面缺陷進行無損探傷最為靈敏和準確的方法之一[1]。鐵磁性材料工件被磁化后，由于工件表面及近表面缺陷的存在，使磁力線發生局部畸變，產生漏磁場，吸附懸浮于工件表面的熒光磁粉，形成在紫外光源照射下肉眼可見的磁痕，從而對缺陷進行直觀的判斷。由于工業生產環境的復雜性，熒光磁粉圖像中的噪聲信息對工件缺陷識別的影響不容忽視，此為誤判產生的根源，恰巧也是智能探傷系統開發的重點和難點。陸寶春等人[2]提出一種梯度與閾值法相融合的熒光磁粉圖像分割算法，但其選取的固定閾值法會對圖像過度平滑，湮滅缺陷細節，引起漏判。吳海超等人[3]提出基于多重分塊極值的圖像邊緣檢測算法，但無法去除熒光磁粉圖像中的偽缺陷。李仁興等人[4]設計了基于Fisher線性判別方法的工件裂紋缺陷識別方法，但并未對由于磁懸液粘附形成的偽缺陷進行處理。

　　針對現有的熒光磁粉圖像平滑去噪及缺陷提取難點，本文提出了基于加權模板和自適應鄰域選擇的圖像平滑算法以解決去噪難題，并將Ridler自適應閾值法應用于平滑后的缺陷圖像分割。此種方法能夠很好地去除偽缺陷，從而達到降低圖像噪聲和提取缺陷區域的目的，為熒光磁粉自動化無損檢測打下良好的基礎。

1 缺陷圖像特征分析

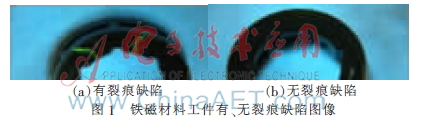

　　熒光磁粉檢測圖像的目標信息[5]為：鐵磁性工件表面或近表面缺陷受磁化后吸附熒光磁粉，在紫外光源照射下，缺陷部位形成黃綠色區域，圖1為工件有、無裂痕缺陷的熒光磁粉檢測圖像。但附著在工件表面銹跡及探傷設備上的少量磁粉，在紫外光源照射下也會形成黃綠色區域，這些區域在智能識別中都會判定為缺陷。

2 圖像缺陷區域檢測

　　獲取含有表面或近表面缺陷工件的磁粉圖像后，最重要的步驟是將圖像缺陷區域提取出來，進而利用圓形度、長寬比和平均寬度等特征對缺陷真?zhèn)渭叭毕輸?shù)目和類型進行判定。

　　2.1 基于加權模板的圖像平滑算法

　　在磁粉圖像采集和傳輸過程中，由于受到電流噪聲、信道噪聲、熒光磁粉噴灑不均勻和光照等因素的影響，使原始磁粉圖像中含有大量噪聲，缺陷特征模糊，偽缺陷增多，圖像質量較差，直接關系到缺陷區域提取和缺陷識別結果的準確度。因此在進行圖像分割之前，必須對磁粉圖像進行一定的平滑去噪處理[6]。

　　2.1.1 自定義加權模板

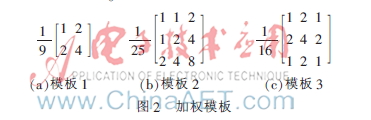

　　為保留缺陷區域邊緣和細節，本文根據參與平均的像素值的特點為模板賦予不同權值的思想，定義圖2所示的三種加權模板。

　　模板1與模板2由二維高斯離散模板演變而成，模板3為3×3鄰域的二維高斯模板。根據離目標點越近對目標點造成的影響越大的原理，按照二維正態分布加權，而不是像鄰域平均法那樣簡單地加權平均，所以其平滑去噪效果較好。

　　2.1.2 最小鄰域均勻度

　　對灰度圖像的每一個像素點（i，j），取其m×n鄰域，其鄰域灰度分布均勻度V定義如下：

　　其中，f（i，j）為目標點的像素值，f為所在鄰域的像素的灰度均值。

　　本文采取如下方式確定平滑去噪過程中每個像素點的像素值，為加快平滑去噪的處理速度且減小因鄰域選擇過大引起的過度平滑，僅選取3×3或5×5鄰域。

　　2.1.3 自適應鄰域選擇尺度

　　如果只使用3×3鄰域進行平滑，當中心像素灰度級受噪聲干擾較大時，對鄰近的4個像素與模板做卷積運算，并將所得結果作為目標點的像素值，并不能達到有效平滑去噪的目的；而只使用5×5模板，雖然可以更好地抑制圖像中的噪聲點，但圖像中目標的邊緣被弱化，使圖像細節變得模糊，不利于后續的圖像分割處理，因此鄰域尺度的選擇是基于加權模板的圖像平滑算法的關鍵所在。本文采用如下方式判斷鄰域尺度。

　　對灰度圖像的每一個像素點（i，j），首先計算其3×3鄰域的灰度值均值m和灰度值標準差，則：

　　2.2 基于Ridler自適應閾值法的圖像分割算法

　　對熒光磁粉檢測圖像進行有效的平滑去噪后，接下來須進行圖像分割，以達到提取缺陷區域的目的，方便后續研究中缺陷類型和數目的判定。

　　在熒光磁粉檢測過程中，由于外界光照、磁粉噴灑程度等因素的干擾，不同時刻采集到的熒光磁粉檢測圖像的亮度會發生變換，加之圖像去噪過程中某些像素點的不適當平滑處理產生的影響，因此利用固定閾值來完成缺陷區域與背景區域的分割顯然不夠合理。

　　本文選用Ridler自適應閾值法[7]，根據各幀圖像的灰度值分布自動選取合適的閾值進行圖像分割，進而較好地提取出可能的缺陷區域，規避了缺陷判定過程中漏判或誤判的發生。Ridler自適應閾值法是一種利用迭代計算來選取合適閾值的方法，具體步驟如下：

　?。?）假設圖像像素值均值P是對分割閾值的先驗估計。像素值大于P的點被看成是觀測點，用q0表示這些點的像素值均值，則初始分割閾值定義為：

　?。?）在第t步，計算觀測點的平均像素值qt。這里的觀測點是灰度大于第t-1步算出的閾值Tt-1的點。

　?。?）如果Tt=Tt-1則停止；否則回到步驟（2）。

　　在本文的應用中一般迭代5~10次就足夠了。

　　這種方法利用最初給定的一個估計分割閾值不斷迭代計算，最終獲取到一個適合該圖像的最佳的分割閾值，提取出最有可能的缺陷區域。

3 實驗結果及分析

　　3.1 實驗平臺搭建

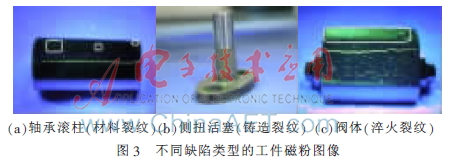

　　為說明算法可較好地平滑磁粉圖像噪聲、去除偽缺陷區域，特意選取由于磁懸液粘附形成大量微小偽缺陷區域的軸承滾柱的材料裂紋、側扭活塞的鑄造裂紋磁粉圖像及大面積偽缺陷區域的閥體的淬火裂紋磁粉圖像進行相關實驗。原磁粉圖像如圖3所示，框內標注偽為缺陷區域。

　　3.2 實驗結果和分析

　　基于Microsoft Visual Studio 2012程序編譯平臺，編寫C++程序?qū)崿F(xiàn)如圖4所示算法過程，并利用采集到的磁粉圖像進行算法驗證。

　　圖5（a）、（b）、（c）所示分別為對軸承滾柱、側扭活塞和閥體的磁粉圖像進行灰度化，并對灰度化后的圖像進行平滑去噪后的結果。由圖5（a）、（b）可看出，本文提出的圖像平滑去噪算法可較好地平滑因磁懸液粘附引起的大量微小偽缺陷。特別地，由圖5（c）可看出，對于因操作失誤等引起的大面積偽缺陷區域，算法依舊可以起到較好的平滑作用。

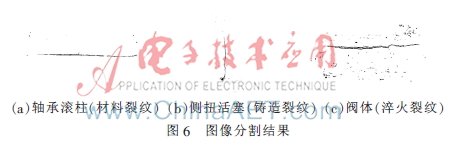

　　圖6（a）、（b）、（c）所示為對平滑去噪后的磁粉圖像進行Ridler自適應閾值分割后的結果。可看出，Ridler自適應閾值法可較好地分割缺陷區域與背景區域，并去除絕大多數偽缺陷區域。

　　最終實驗結果表明，經本文所述平滑去噪、分割處理之后，可以較好地提取缺陷區域，去除偽缺陷，為接下來進行的利用特征值的缺陷類型和數目判定打下了良好的基礎。

4 結論

　　本文分析了工件表面缺陷磁粉圖像的特性，針對現存的智能檢測系統面臨的圖像平滑去噪和缺陷區域提取難題，提出了基于加權模板和自適應鄰域選擇的圖像平滑算法，并將Ridler自適應閾值法應用于缺陷圖像分割，最后利用形態學方法對缺陷細節進行修復。實驗結果表明，此算法能夠較好地去除偽缺陷，并將缺陷區域提取出來，以方便后續缺陷真?zhèn)渭皵?shù)目和類型的判定。但算法對超大面積背景區域噪聲的圖像處理效果不明顯，可將此算法缺點的改進與缺陷真?zhèn)魏皖愋图皵?shù)目作為今后的研究方向。
