基于數字平方算法的APSK信號位定時誤差估計方法
來源：電子技術應用2013年第7期
胡景明, 郭道省
解放軍理工大學 通信工程學院，江蘇 南京210007
摘要： APSK高階調制用于衛星通信時，信號受收發系統的時鐘頻差影響嚴重，同步算法也較為復雜。介紹了APSK的信號模型，在此基礎上，采用一種數字平方算法估計位定時的誤差。仿真結果表明，該方法能較好地估計出APSK信號位定時誤差，且算法不受載波頻偏的影響。通過仿真得出了算法性能與運算數據長度的關系。
中圖分類號： TN911.73
文獻標識碼： A
文章編號： 0258-7998(2013)07-0097-03
A timing error estimation method of APSK signals based on digital square algorithm
Hu Jingming, Guo Daoxing
Institute of Communication Engineering, PLA University of Science and Technology, Nanjing 210007, China
Abstract： APSK signals are seriously affected by the transceiver system when APSK is applied to satellite communications, and the synchronization algorithm is complex. The model of APSK signals is introduced, and a digital square algorithm is adopted to estimate the timing error. Simulation results show that this method performs well on estimating the timing error and it is uninfluenced by the carrier frequency offset, and the relation between algorithm performance and data length is obtained by simulatios.
Key words : APSK signal； timing recovery； digital square algorithm； Fourier transform

    隨著衛星通信業務的發展,APSK等高階調制方式在衛星通信中發揮的作用越來越突出[1-3]，DVB-S2系統已經采用16/32-APSK信號作為其重要的調制方式。然而，這些高階調制信號受收發系統的時鐘頻差影響更嚴重，又由于APSK信號星座分布的復雜性，導致APSK高階調制信號的同步算法也較通常的同步算法更加復雜。

    傳統的位同步的實現方法可分為插入導頻法和直接法兩大類[4-5]。插入導頻法是在發送基帶信號中加入位定時導頻信號，接收端通過提取該位定時導頻信號實現位同步，定時導頻信號一般在發送基帶信號頻譜的零點插入以便于接收端通過窄帶濾波器提取。這種方法由于導頻信號的插入，人為地增加了發送功率和線譜干擾,而為了消除導頻信號對基帶信號取樣判決的影響，接收端還必須對導頻信號反向相消。因此，該方法目前在數字通信系統中已很少采用。直接法是數字通信系統應用最廣泛的位同步方法，它不需要在發送端專門發送導頻信號，而是直接從接收的數字信號中提取時鐘信號或通過相位比較和調整在本地產生時鐘信號。直接法又分為濾波法和比相法兩類。濾波法是通過對接收到的數字信號（頻帶或基帶）進行變換處理，使得經過變換處理的數字信號中含有位定時信號分量，再通過窄帶濾波器提取該分量，從而實現位同步。常用的變換處理有以下幾種：(1)將不歸零數字基帶信號變換成歸零數字基帶信號；(2)將帶限數字基帶信號進行平方、取絕對值等非線性變換；(3)將帶限數字頻帶信號進行包絡檢波等變換。

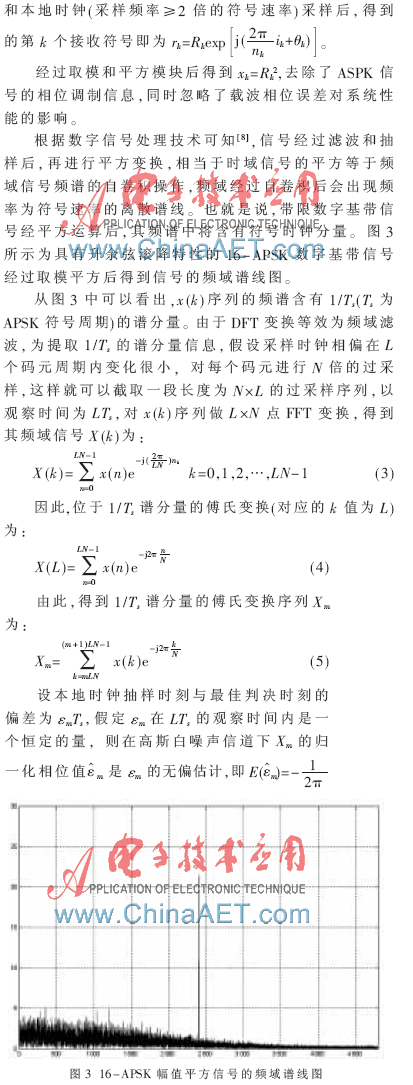

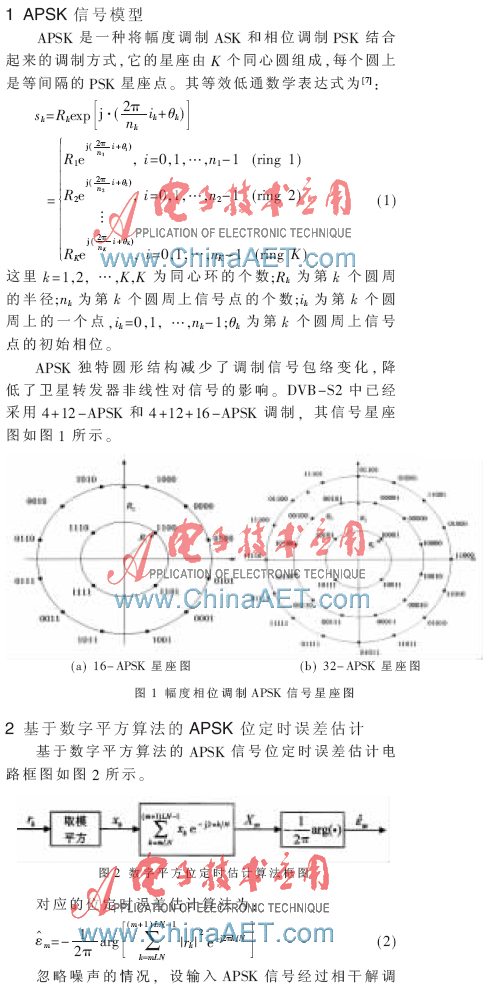

    本文首先給出了APSK信號系統模型，并在此基礎上研究了一種適用于APSK信號的基于數字平方算法的位定時誤差估計算法?；跀?shù)字平方算法的位定時誤差估計技術是一種濾波法，這種方法最大的優點是適用于MPSK、APSK、QAM等多種調制方式，并且不依賴于載波相位，實現簡單，可有效解決鑒相特性不穩定平衡點的“懸擱”問題[6]。仿真研究表明，該算法能較好地估計出APSK信號位定時誤差，且算法不受載波頻偏的影響；在高斯白噪聲信道下，算法得到的歸一化相位值是參數的無偏估計;隨著數據長度的增大，對定時誤差估計的精確度越高，且頻偏的存在對數據長度的取值具有一定的限制作用，當頻偏取值較大時，算法中數據長度的取值受頻偏的影響也較大。

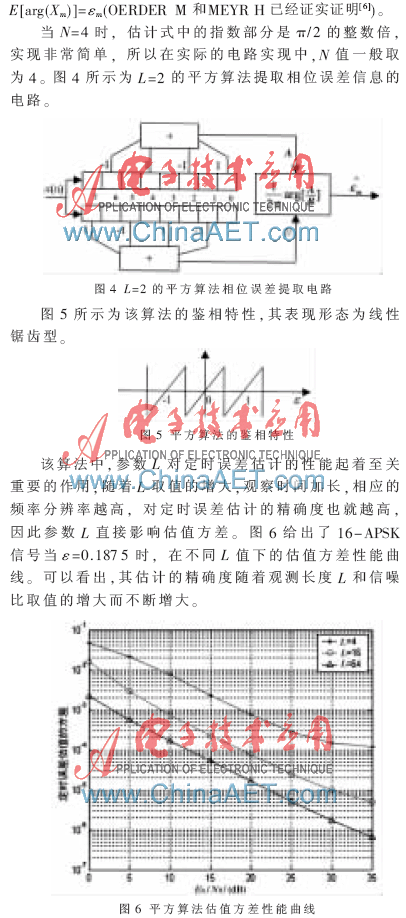

    在實際系統中，收發兩端的時鐘源總是存在一定頻率偏差，一般其相對頻率偏差在10-4~10-6數量級。在考慮時鐘頻偏的影響時，為了得到較好的跟蹤性能，參數L不能無限取大。因?yàn)樵谏厦娴姆治鲋卸际羌俣ㄔ谝粋€(gè)觀察時間段內，所以相位誤差?著為一個恒定的量，或近似為一恒定的量。在給定時鐘頻偏的情況下，當L取值在一定限額內時，算法的性能是隨著L取值的增大而逐步改善的；但當L取值超過一定限額時，隨著L取值的增大，算法的性能反而會變差，因此頻偏的存在對參數L的取值具有一定的限制作用。同時從圖中還可以看出，當頻偏取值較大時，L的限額值比低頻偏時L的限額值小，即當頻偏取值較大時，算法中參數L的取值受頻偏的影響也較大。因此，在實際的設計實現中，要根據實際系統的情況來選擇參數的取值。
    目前，DVB-S2系統已經采用16/32-APSK信號作為它的一種重要調制方式，然而這些高階調制信號受收發系統的時鐘頻差影響更嚴重，而且APSK高階調制信號的同步算法也較通常的同步算法更加復雜。本文采用一種基于數字平方算法的位定時誤差估計算法，它是一種采用濾波的直接相位估計技術，通過數字信號處理直接從采樣的接收信號中提取位定時誤差信息，且不依賴于載波相位，實現簡單，可有效解決鑒相特性不穩定平衡點的“懸擱”問題。該算法能較好地適用于APSK信號位定時誤差估計，在高斯白噪聲信道下，算法得到的歸一化相位值是參數的無偏估計,且隨著數據長度的增大，對定時誤差估計的精確度越高。同時，頻偏的存在對數據長度的取值具有一定的限制作用，當頻偏取值較大時，算法中數據長度的取值受頻偏的影響也會較大。
