幾種穩壓器（TI）的典型應用之LM317
摘要： 本次的LM317的突出特點是其輸出電流能夠達到1.5A，為高負載提供了更多的選擇。另外，它的輸出電壓調節范圍也較寬，1.25-37V，芯片內部有短路電流限制和熱過載保護。
Abstract：
Key words :
本次的LM317的突出特點是其輸出電流能夠達到1.5A，為高負載提供了更多的選擇。另外，它的輸出電壓調節范圍也較寬，1.25-37V，芯片內部有短路電流限制和熱過載保護。只用兩個電阻就可以調節輸出電壓的大小，使用很方便。
圖1 管腳分布圖
下面討論下它的典型應用：
應用一：
圖2 可調電壓校準器
電路圖中Ci不是必要的，但是在距調整較遠的情況下最好連入電路中，它能夠提供充足的旁路電流，特別是在實現電壓調整和接入輸出電容時更加需要。CO能夠提供短暫的應答，對于本電路不是必須的，輸入電壓按照下式計算：
其中Iadj因為電流很小對于電路影響不大可以忽略不計。Cadj能夠提高紋波抑制，限制在提高輸出電壓時對紋波電壓升高。
應用二：
圖3 0-30V電壓可調電路
輸出電壓如下所示：
同樣，Aadj可以忽略不計。
應用三：

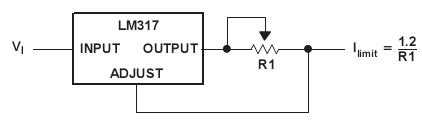

圖4 精密限流電路
此電路很簡單了，只需要提供給ADJUST一個反饋即可通過控制R1的大小來控制輸出電流的大小。
應用四(電池充電電路)：
圖5 常用電池充電電路
此電路的輸出阻抗取決于Rs和R1、R2，輸出阻抗Z=Rs(1+R2/R1)
圖6 50mA恒定電流充電器

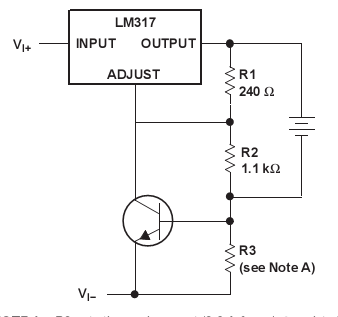

圖7 限流6V充電電路
此電路通過R3設置峰值電流，當R3為1歐姆時充電電流能夠達到0.6A
