[原創]LV5980MC:低功率損耗降壓型穩壓器設計方案
摘要: 安森美公司的LV5980MC是一款內嵌P溝道MOSFET的單通道DC/DC轉換器,工作電壓范圍為4.5V~23V,最大輸出電流為3A??蓪崿F(xiàn)低功率損耗,操作電流大約為63μA。該芯片具有外部電容軟啟動、過流保護、欠壓及過熱關閉等功能特性。
Abstract:
Key words :

安森美公司的LV5980MC是一款內嵌P溝道MOSFET的單通道DC/DC轉換器,工作電壓范圍為4.5V~23V,最大輸出電流為3A??蓪崿F(xiàn)低功率損耗,操作電流大約為63μA。該芯片具有外部電容軟啟動、過流保護、欠壓及過熱關閉等功能特性。

LV5980MC主要特性

• 1路SBD整流DC/DC轉換器IC,內置的功率P通道MOSFET

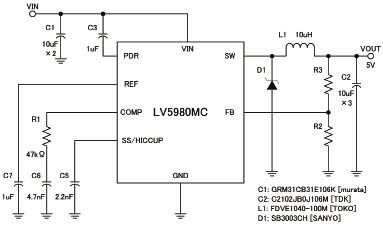

圖1 LV5980MC框圖

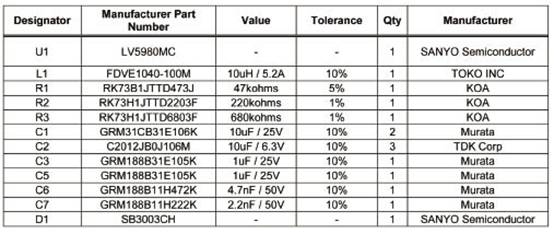

表1 LV5980MC方案材料清單

表2 LV5980MC方案主要參數表

•輕負載模式電流的典型值是63μA

• 100mΩ的高邊開關

•振蕩頻率為370kHz

•當P-P不斷生成時,它轉移到HICCUP操作

•外部軟啟動電容

• 4.5V~23V的工作輸入電壓范圍

•輸出電壓可調至1.235V

•內置OCP電路與P-P方法

•欠壓鎖定,熱關斷

LV5980MC應用

•機頂盒

•負載點DC/DC轉換器

•白色家電

• DVD/藍光驅動器和硬盤驅動器

•辦公設備

•液晶顯示器和電視


• POS系統

圖2 LV5980MC框圖應用框圖

LV5980MC解決方案

LV5980MC是一個固定370kHz,高輸出電流,非同步PWM轉換器,它集成了低阻抗,高側MOSFET和客戶可選擇的外部二極管,用于整流。LV5980MC采用外部補償?shù)碾娏髂J娇刂疲峁┝己玫乃矐B(tài)響應,易于實施,具有卓越的環路穩定性。它可以將4.5V~23V的輸入電壓,調節為最低1.235V的輸出電壓,最高能夠提供3.0A的負載電流。LV5980MC具有節電功能,以提高輕負載時的效率。在低功耗模式下,該設備自VIN的工作電流為63μA(通過關閉不必要的電路)。
