一、 系統概述
科學技術高速發展和在軍事領域的廣泛應用，使得先進武器裝備日益呈現出系統化、集成化、規?；图庸ぱb配復雜化與精細化的發展新趨勢。然而，戰場上武器裝備內部的微小病疵，都有可能導致先進武器裝備系統或整體功能的失效，甚至導致作戰失利和被動受制的后果。隨著現代控制技術的發展，在軍事控制領域需要對現場數據進行實時采集，在一些重要場合對數據采集的要求更高，例如在武器指揮系統、飛行檢測系統、激光校準系統等。
為提高軍用飛機的戰斗適用性，降低地面測試系統的復雜性和費用投入，美國空軍開始大力發展便攜式外場測試系統，在地面對飛機進行輔助測試。便攜式外場測試系統的使用提高了美軍外場測試的準確性，減少了外場錯誤拆卸，不僅大大降低了保障維護費用，還大幅度地降低了外場測試工作的勞動強度和對外場人員的技術要求，經濟效益非常明顯。我國航空武器裝備現代化的發展也在朝這個方向發展。
串行接口是指數據一位一位地順序傳送，其特點是通信線路簡單，只要一對傳輸線就可以實現雙向通信，從而大大降低了成本，特別適用于遠距離通信，串行通訊的距離可以從幾米到幾千米；根據信息的傳送方向，串行通訊可以進一步分為單工、半雙工和全雙工三種；串行接口按電氣標準及協議來分包括RS-232-C、RS-422、RS485等，RS-422的最大傳輸距離為1219米，最大傳輸速率為10Mb/s，特別適合實時數據采集處理的場合。
研祥加固筆記本板載2個串口，RS-232、422、485模式可調，可適用于不同的工況場合；針對軍事應用高可靠性的要求，可選配置航空頭串口，保證數據連接的高可靠性。此外，研祥加固本可選配額外的串口模塊，最多擴展串口可達10個，以滿足連接多路設備檢測的需要。
二、 系統要求
飛機升降前都需進行相關的檢測，以避免帶病上天。我國疆域幅員遼闊，從高溫和風沙恣肆的沙漠，到冰天雪地的高原，野外環境惡劣，溫度變化巨大、雨雪天氣等諸多不可預測的環境因素，因此整套系統必須具備良好的抗震、耐高低溫、耐濕度、整機防水防塵等特性以適應惡劣的應用環境。同時在信息化作戰中，計算機作為核心的信息系統是敵人攻擊的重點目標，因此，高可靠的EMC防護性能也是整套系統必須具備的性能。
三、 系統描述
便攜式外場測試系統由加固筆記本、航空頭串口線、檢測設備等組成，加固筆記本作為飛行檢測系統的核心，起顯示和數據存儲、分析的作用。加固筆記本通過RS422串口線與檢測設備連接，然后接到機載接口上，多路串口輸出可連接多路檢測設備；通過在加固筆記本上運行檢測軟件，可實時讀取每路設備的即時信息，數據信息通過控制軟件實時顯示，還可直接在筆記本上進行相關的信息分析和處理。
加固筆記本具有防水、防塵、防振、防跌落、防鹽霧、寬溫和攜帶方便等特點，且其杰出的工藝經過基于嚴格的GJB150和IP（計算機外觀防護等級）步驟測試，可滿足檢測行業在惡劣環境下完成特殊工作和任務的需求。另外，加固筆記本通過GJB151A嚴格的EMC測試，可滿足部隊信息戰的保密要求。

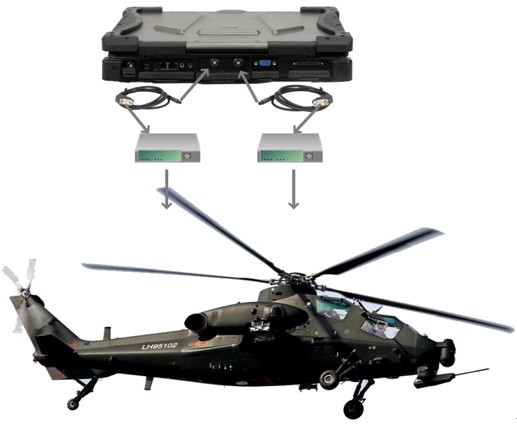

四、 系統框圖
五、 項目產品清單
研祥便攜式外場測試系統可根據客戶具體需求進行訂制，解決方案的核芯部件JNB-1406可依據客戶系統的需要配置，一般一個系統配置1－2臺，JNB-1406的規格參數如下：
|
項目 |
定義 |
|
|
處理器 |
Intel? Core? i7-2610UE 1.5GHz（最大2.4GHZ)/ L2 4MB |
|
|
芯片組 |
Intel? HM65 |
|
|
內存 |
板載2GB（ DDRⅢ 1333Mhz），最大可擴展到10GB |
|
|
顯示屏 |
13.3’WXGA TFT陽光可視液晶顯示屏 |
|
|
硬盤 |
2.5寸SATA接口筆記本硬盤， 可選加密/硬盤自毀功能 |
|
|
光驅 |
5.25寸SATA DVD-ROM/RW（可擴展第二塊電池，或擴展兩個串口/多串口模塊，或擴展第二塊硬盤模塊，或擴展PCI-E X1設備，或擴展USB接口或USB功能設備） |
|
|
聲音 |
揚聲器 |
兩個高品質的揚聲器 |
|
用戶
接口 |
麥克風 |
內置有麥克風 |
|
鍵盤 |
防水、防塵、帶背光功能的鍵盤 |
|
|
觸摸板 |
集成有鼠標觸摸板，帶左、右按鍵 |
|
|
觸摸屏 |
支持觸摸屏功能（可選） |
|
|
無線功能 |
PCI Express MiniCard接口，支持802.11a/b/g（可選） |
|
|
PCI Express MiniCard接口，支持GSM/GPRS/EDGE/
TD-SCDMA/HSDPA/HSPA/UMTS/WCDMA/EV-DO等無線寬帶網絡接入(可選)此功能與WLAN功能只能二者選一 |
||
|
內置藍牙模組，兼容Bluetooth? v2.0（可選） |
||
|
內置GPS模塊（可選） |
||
|
以太網路 |
支持10/100/1000Mbps |
|
|
調制解調器 |
內置56Kbps Modem |
|
|
安全功能 |
支持TCM1.2（可選）；
指紋識別（支持用戶指紋開機，指紋登陸） (可選)；
數據安全加密（可選）；
硬盤加密功能(可選) |
|
|
智能卡識別 |
SmartCard讀卡器 |
|
|
1394接口 |
兼容IEEE1394 OHCI 1.1/1.0
100/200/400Mbps |
|
|
串行接口 |
支持2個RS-422接口，可選RS-232，RS-485模式接口； |
|
|
Cardbus/Express card |
1個PCMCIA Type II接口，支持Cardbus 32bit卡；
1個Type II Express card接口 |
|
|
系統軟件 |
Utility |
EVOC 控制中心、指紋識別軟件 |
|
操作
系統 |
支持Windows XP Professional Edition，
Windows 7， Linux |
|
|
電源 |
電池 |
Li-Ion電池，11.1V/7800mAH
Li-Ion電池，11.1V/3700mAH(可選)
Li-Ion電池,11.1V/3700mAH(可選) |
|
電源適配器 |
AC 100～240V， DC 19V@90W，航插接口 |
|
|
機械尺寸 |
約為328x272x46mm |
|
|
重量 |
約4.2Kg (不含電池) |
|
|
可靠性 |
溫度 |
滿足IEC 68-2-1，2，14 / MIL-STD-810F， Method 501.4， 502.4
操作溫度: -20?C to 55?C
存儲溫度: -40?C to 70?C |
|
濕度 |
滿足 IEC 68-2-30 / MIL-STD-810F， Method 507
5%-95% ，未結露 |
|
|
海拔
高度 |
滿足IEC 68-2-13/ MIL-STD-810F， Method 500.4
操作： 15,000ft
存儲： 40,000ft
Attitude change rate: 2，000ft/min |
|
|
ESD |
符合 IEC 61000-4-2/2001
Contact +/-4KV，Air +/-8KV |
|
|
沖擊 |
滿足 MIL-STD-810F及GJB-322A(全加固型)
工作： 峰值加速度15G,脈沖寬度11ms
關機： 峰值加速度50G,脈沖寬度11ms |
|
|
振動 |
滿足 MIL-STD-810F及GJB-322A(全加固型)
工作：頻率5～200Hz 加速度1.5G
關機：頻率10～23Hz 加速度1.0G
頻率23～52Hz 振幅0.44mm
頻率52～2000Hz 加速度5G |
|
|
跌落 |
滿足 MIL-STD-810F及GJB-322A(全加固型)
100CM高度自由落體到硬質地板，六面、四角、六棱 |
|
|
MTBF |
MTBF 30000hours，90% Confidence Level |
|
