這款單顆LED大功率手電筒是以單顆發光二極管(LED)作為光源的一種新型照明工具，它具有省電、耐用、亮度強等優點?？捎糜谝剐?、登山、野營、醫用、維修等。且使用效果很不錯。
一、LED的選擇
現在大功率LED的功率有1W、3W、5W、10W等，綜合亮度、續航時間及散熱等因素。3W是最合適的選擇。由于電池容量有限。所以發光效率是首先考慮的因素，制作選擇CREE公司的×Lnmap7090XR—E系列的白光LED，該系列LED根據發光效率分級，如下表所示。
表中列出了不同級別LED在350rnA電流驅動下的亮度范圍，該系列LED驅動電流在350rnA一1A之間，在350mA時發光效率最高可以達到100(1m／W)，隨著電流的增大發光效率逐漸降低，其最高級Q5在1A電流時亮度可以達到220～2401m，當然級別越高價格越貴，性價比較好的P4價格在+幾元，級別最高的Q5要四十幾元，可以根據具體情況來挑選合適的LED.

二、電池及電路

大功率白光LED的工作電壓一般為33～3．9V，使用一節鋰電池驅動是非常合適的，并且鋰電池體積小，容量大，可以獲得更長的續航時間。考慮后決定使用CRl8650工業鋰電芯(18代表電池直徑為侶mm，650代表長度為650mm)，容量可達2600rnAh。鋰電池充電器可以用市面上的手機萬能充電器加一電池盒改制。
電路使用AMC7135，AMC7135是一款超低壓差穩流器，工作電壓2.7～6V，單顆恒流輸出350mA，無需外接組件，且有輸出短路／開路保護及過熱保護。在這使用兩顆AMC7135并聯驅動LED，電流700rnA(也可以選用三顆ACM7135，電流1A，但這樣LED發熱會很明顯，而且多出的亮度人眼很難看出差別，并造成電能的浪費)，電路中IN4148是為防止電池反接燒毀IC。整個電路只有三個元件，如上圖所示，非常簡單。電路板可使用雙層板自己制作，也可以選用成品電路板。本人選擇成品電路板，將AMC7135、1N4148按下圖所示直接焊接在電路板上即可。

三、組裝及調試

手電筒外殼選用成品手電外殼，這樣的外殼多由鋁合金制作，可以很好地為大功率LED散熱。也很耐用。大功率LED屬于點發光，所以要搭配合適的反光碗。發光碗有兩種：一種反光面是橘皮的，一種是光面的。橘皮碗照出的光斑柔和，散光適合照近；光面碗光束比較集中，適合照遠，可以根據需要自己選擇。

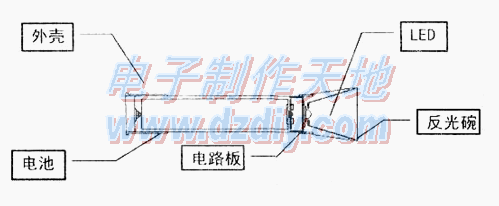

手電筒組裝順序如下圖所示，電路在焊接組裝過程中要快，特別是LED的焊接要少使用助焊劑。
以防助焊劑的煙顆粒污染了LED的透鏡。LED與金屬座之間要使用導熱膠粘牢，以保證LED的散熱。
手電組裝完成后，檢查有無短路，不用做任何調節，通電就可以使用了。
