0 引言
    近40年的CMOS器件不斷縮小，以求達到更高的速度，更高性能和更低功耗。靜態隨機存取存儲器(SRAM)憑著其高速和易用性的優勢，已被廣泛應用于系統級芯片(SoC)。據國際半導體技術藍圖(ITRS)的預測，到2013年內存將占到SoC面積的90％，這將導致了芯片的性能越來越取決于SRAM的性能。但是，隨著CMOS技術的進一步發展，由此需要降低電源電壓和閾值電壓，而這一系列舉措勢必會降低SRAM單元的穩定性。另外，在深亞微米情況下，工藝環境以及隨之帶來的參數變化也會大大影響SRAM單元的穩定性。
    在傳統6T-SRAM結構里，數據存儲節點通過存取管直接連接到位線上。這樣在讀過程中，由于存取管和下拉管之間的分壓作用會使存儲節點數據受到干擾，另外由于這種直接讀／寫機制會使存儲節點很容易受到外部噪聲的影響從而可能導致邏輯錯誤。
    除了數據的穩定性問題之外，不斷增大的芯片漏電流也是另一個需要考慮的問題。在現代高性能微處理器，超過40％的功耗是由于泄漏電流引起的。隨著越來越多的晶體管集成到微處理器上，漏電功耗的問題將會更加突出。此外，漏電是待機模式下惟一的能耗來源，SRAM單元是漏電流的一個重要來源。
    本文在分析傳統6T-SRAM基礎上，并基于以上考慮，提出了一種高可靠性低功耗的新6管SRAM單元。由于讀電流與噪聲容限的沖突，這個結構采用讀／寫分開機制，將存儲節點和讀輸出分開，從而不會使位線的波動干擾到存儲節點的值；另外，每次讀或?qū)戇^程中，只需要一個位線參與工作，因此相比較而言，降低了功耗，仿真結果顯示這種結構讀／寫速度也和普通6管SRAM相差無幾。

1 6T-SRAM存儲單元簡介
    6管存儲單元結構如圖1所示。

1．1 6管單元結構及工作原理
    6T-SRAM單元結構晶體管級電路如圖1所示，它由6個管子組成，整個單元具有對稱性。其中M1～M4構成雙穩態電路，用來鎖存1位數字信號。M5，M6是傳輸管，它們?cè)趯?duì)存儲器進行讀／寫操作時完成將存儲單元與外圍電路進行連接或斷開的作用。對單元的存取通過字線WL(Word Line)使能，字線WL為高電平時傳輸管導通，使存儲單元的內容傳遞到位線BL(Bit Line)，單元信息的反信號傳遞到位線，外圍電路通過BL和讀取信息。寫操作時，SRAM單元陣列的外圍電路將電壓傳遞到BL和上作為輸入，字線WL使能后，信息寫入存儲單元。
1．2 靜態噪聲容限SNM
    靜態噪聲容限SNM是衡量存儲單元抗干擾能力的一個重要參數，其定義為存儲單元所能承受的最大直流噪聲的幅值，若超過這個值，存儲節點的狀態將發生錯誤翻轉。隨著數字電路不斷發展，電源電壓VDD逐漸變小，外部噪聲變得相對較大。如圖1所示的6T-SRAM，在讀操作中有一個從存儲節點到位線BL的路徑，當存取管開啟，BL和存儲節點直接相連。因此，外部的噪聲很容易破壞數據，噪聲容限受到前所未有的挑戰。

2 新型6T-SRAM存儲單元簡介
    針對以上問題，提出一個新型6T-SRAM存儲單元結構，如圖2所示。NMOS管M5和M6負責讀操作，NMOS管M1，M4，PMOS管M2，M3完成寫操作，讀／寫操作的時候只有1個位線參與工作，因此整個單元功耗減小很多。

    (1)空閑模式
    在空閑模式下，即讀操作和寫操作都不工作的情況下，當O存在Q點時，M3打開，Qbar保持在VDD，同時M2，M4是關閉的，此時Q點的數據0可能受到漏電流IDS-M2漏電堆積，從而在Q點產生一定電壓，甚至可能導致Q點數據翻轉，產生錯誤邏輯。因此要利用M1管的漏電流，主要是M1的亞閾值電流，為了這個目的，需要在空閑模式下將位線拉到地，同時將字線WL保持在亞閾值工作的條件下，這樣就可以無需刷新正確存儲數據0。當1存在Q點時，M4，M2打開，在Q和Qbar之間有正反饋，因此Q點被M2管拉到VDD，Qbar被M4管拉到地，但是此時M1管是處在亞閾值條件下，因此有一條路徑從VDD到，這會導致Q點數據不穩定，甚至有可能翻轉，由于流經M2的電流遠遠大于流經M1的電流，數據相對還是比較穩定的。另一條位線BL拉到地，在空閑模式下讀路徑這端漏電流很小，可以忽略。
    (2)寫循環
    寫1操作開始，WL高電平打開M1管，讀控制管RL關閉，充電使得=1，BL=0，Q點開始充電到1(此時由于NMOS管傳遞的是弱1)，從而打開M4管，使Qbar=0，同時正反饋打開M2管，將Q點保持在強1；相反，寫0操作的時候，位線放電到=0，打開字線WL，Q=0，同時打開M3管，Qbar=1。在結束寫操作后，單元進入空閑模式。
    (3)讀循環
    讀操作主要由M5，M6管負責，Qbar連接到M5管的柵極，BL充電到高電平。讀1的時候，Q=1，Qbar=0，M5關閉的，因而靈敏放大器從BL讀出的是1；當讀0操作的時候，WL字線關閉的，RL開啟，Q=0，Qbar=1，管子M5開啟，M5管和M6管共同下拉BL，讀出數據0。在結束讀操作后，單元進入空閑模式。
2．1 噪聲容限
    噪聲容限是在沒有引起單元翻轉前提下引入存儲節點的最大噪聲電壓值。在讀操作的時候，噪聲容限對于單元的穩定性更加重要，因?yàn)樵趥鹘y(tǒng)的SRAM中讀噪聲容限和讀的電流是沖突的，提高讀電流速度的同時會降低讀噪聲容限為代價，所以在傳統SRAM結構中，讀電流和讀噪聲容限不可以分開獨立調節，兩者是相互影響制約的。而新結構采用獨立的讀電流路徑，不包括存儲節點，因而在讀操作的時候，位線上的電壓波動和外部噪聲幾乎不會對存儲節點造成影響，從而大大的增加了讀噪聲容限。
2．2 漏電流
    從以上分析可知，當數據存0的時候，新型6T-SRAM是通過M1管的亞閾值電流來保持?jǐn)?shù)據的；當數據存1的時候，由于M2，M4的正反饋?zhàn)饔?，并且在空閑狀態下M1處于亞閾值導通狀態，所以存在從電源電壓到地的通路，這些都會導致漏電流的增加圖3顯示了這條路徑。在大部分?jǐn)?shù)據和指令緩存器中，所存的值為0居多，分別占到75％和64％?；谶@些考慮，在標準0．18μm CMOS工藝下，對普通6T-SRAM和新型6T-SRAM進行了平均漏電流仿真。傳統6T-SRAM漏電流為164 nA，新型6T-SRAM漏電流為179 nA，新型SRAM比傳統的大9％，這是可以接受的范圍因?yàn)樾滦蚐RAM采用漏電流保持技術，從而不需要數據的刷新來維持?jǐn)?shù)據，另外漏電泄露不會在Q點產生過高的浮空電壓，因而數據更加穩定。

2．3 功耗

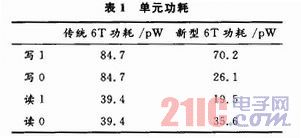

    一般而言，位線是產生動態功耗的主要部分，所以說往往在讀／寫操作轉換過程中位線的變化會消耗主要的功耗，本文對傳統6T-SRAM和新型6T-SRAM單元結構進行了功耗仿真，如表1所示。

    表1中可以看出，在傳統的6T-sRAM讀／寫過程中，對稱結構的兩個位線電壓的變化是一致的，因而功耗是相同的。新型6T-SRAM單元功耗比傳統單元低了很多，這是因?yàn)樵谧x／寫操作的時候，參與工作的管子數量少，并且只有一個位線參與工作，并且在寫0的時候，由于位線是0，所以功耗很低。
2．4 讀／寫仿真

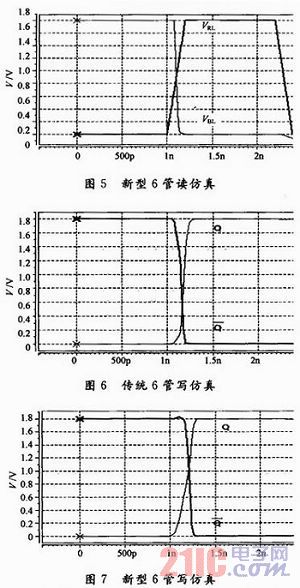

    為了進一步驗證新型6T-SRAM讀／寫功能的正確性，以及與傳統6T-SRAM單元的比較，采用HSpice對兩種管子進行了讀／寫仿真。如圖4-圖7所示。

    新型6T-SRAM存儲單元的讀／寫仿真表明，單個存儲單元的讀／寫時間在0．2 ns內，符合存儲器在高速狀態下運行的需要。

3 結語
    本文提出一種新型的SRAM單元，新型6T-SRAM單元有兩個單獨的數據訪問機制，一個是讀操作，另外一個是寫操作。而且，SRAM單元設計不干擾存儲節點的讀操作過程。該SRAM單元是在0．18μm工藝下仿真的，新型SRAM采用漏電流保持技術，從而不需要刷新來維持?jǐn)?shù)據，并且仿真顯示功耗比較傳統SRAM低了很多，讀／寫速度方面比傳統SRAM慢了一點，但是這是在可以接受的范圍內。
