NetOptics10G/1G雙鏈路匯聚系統重組離散交易流量，確保監測工具在同一虛擬網絡鏈路中實現監測
通過低延遲交易獲得優勢
在時間就是金錢的商業領域，金融服務機構往往通過比競爭對手更快地處理交易來獲取競爭優勢。為了使系統的運行性能保持在巔峰狀態，金融服務機構必須不時地監控其網絡中的交易延遲現象。然而，優化的高性能和高可靠性網絡通常十分復雜，這無疑會加大延遲測量的難度。
這種復雜性的表現之一是冗余交換所具有的典型交叉連接（如附圖所示）。這種架構提供了雙重數據路徑，從而使帶寬需求倍增，同時利用交叉連接確保在一個交換故障時其中一條數據路徑仍然能夠使用。延遲測量的復雜性在于交易可以在交換中經過四條數據路徑中的任意一條，因此測量工具必須能夠看到每一筆交易，無論這筆交易通過哪條路徑。大多數延遲測量工具都是為處理流經單一鏈路的交易而設計的。那么，在這種環境下他們?nèi)绾伟l(fā)揮作用呢？
NetOptics解決方案：雙鏈路匯聚
這一解決方案是將經過四條數據路徑的流量匯聚為工具可以輕松處理的單一數據流。NetOptics萬兆/千兆雙鏈路匯聚系統是實現這一目標的理想選擇。該匯聚系統擁有兩個獨立的鏈路匯聚器，分別處理發送流和接收流，最后呈現給處理工具的將是包含全部數據的單一發送流和單一接收流。
解決方案的優點：
設備性能——每個工具網卡（NIC）的最大匯聚流量吞吐量為4Gbps（接入方式為1Gbps鏈路），NetOptics解決方案能夠保障監控工具以至少8Gbps的吞吐量（發送加接收）進行線速數據包捕捉，同時數據包丟失率為零。
靈活性——萬兆/千兆雙鏈路匯聚系統同時支持萬兆和千兆速率，可以作為可擴展解決方案部署在多種網絡中，與網絡共同成長。
可靠性——雙冗余供電和全被動式設計最大限度保障了正常運行時間，并且不會對網絡流量造成任何影響。即使萬兆/千兆雙鏈路匯聚器與電源斷開，網絡流量仍然暢通無阻。
增值應用——兩個備用的監控端口可以用于冗余系統備份，或者允許其他組群共享流量，而不會造成沖突。

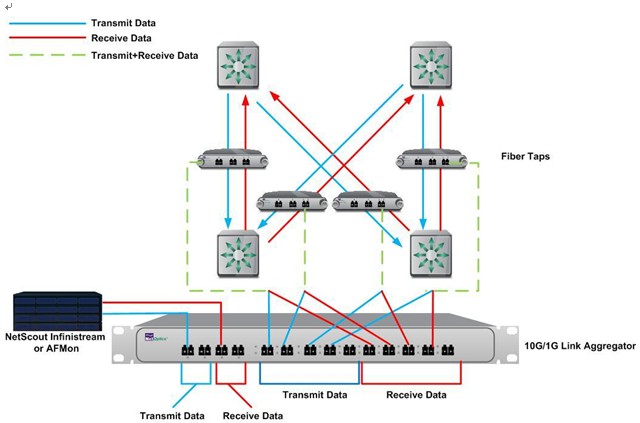

解決方案應用示意圖
在這一架構中，光纖分路器（Tap）設備會管理四個網絡鏈路的發送數據和接收數據。發送數據和接收數據被分離開來，并分別與萬兆/千兆雙重鏈路匯聚器的指定端口進行連接。發送數據和網絡端口1、2、3、4進行連接，接收數據與網絡端口6、7、8、9進行連接。網絡端口5和10在這一應用中處于備用狀態。流經網絡端口1-5的數據（全部的發送數據）被匯聚起來，發送到監控端口1和2，而流經網絡端口6-10（全部的接收數據）被匯聚起來，發送到監控端口3和4。如果網絡鏈路的速度是千兆，那么經由任意監控端口到達延遲測量工具的最大可能流量為4千兆。
