無線Ad hoc網絡中，干擾產生于接收節點處的接收信號被其他無用信號疊加，干擾問題嚴重影響接收端解碼信息的能力，導致數據包沖突和重傳的增加。如何最小化鏈路干擾，減少數據包沖突概率，是提高網絡性能的關鍵。MAC協議中，合理的載波監聽機制是減小鏈路干擾的有效方式之一，通過合適的感知門限設計，可以有效地降低鏈路中的干擾和沖突，提高網絡吞吐量。文章提出一種最小化鏈路干擾的載波監聽機制，該機制根據鏈路的實際狀況對接收節點的干擾范圍進行計算，進而使得發送節點調節合適的感知門限值，使發送節點可以感知到所有干擾節點，進而最小化鏈路干擾。模擬結果顯示，本文提出的機制能有效地提高網絡吞吐量，最小化數據包沖突概率和鏈路中存在的干擾。

0 引言

無線Ad hoc網絡是由一組可以自由移動的節點構成的多跳無線網絡，又稱自組織網和多跳網。干擾產生于同一空間內的多個同時傳輸節點相互之間的信號作用。因為無線自組織網中的數據是通過無線電形式傳播，如果一個正在傳輸?shù)逆溌分車嬖谄渌麩o用的無線電信號，則在此鏈路上造成了干擾，較輕的干擾會造成誤碼率提高，部分數據包丟失；較重的干擾會造成傳輸失敗，鏈路斷開。產生干擾的節點處于接收節點的周圍，其存在的根本原因是發送節點在發送數據之前無法有效感知到這些干擾節點。無線Ad hoc網絡中每個節點的發送功率無法無限增大，每個節點的通信距離也根據自身功率的大小不盡相同，所以，每一個節點都存在著通訊半徑和干擾半徑。這兩個半徑中，通訊半徑保證了節點在此范圍內能夠接收到信號，如果干擾值被控制在一定范圍之內，則可以正確接收信號；干擾半徑表示節點受到干擾的區域，這一干擾區域的大小也和周圍節點的發送功率有關。

設計合理的載波監聽機制是降低干擾的有效途徑之一。其中，基于IEEE 802．11協議的載波監聽機制得到了最廣泛的應用。載波監聽機制規定：節點在發送數據之前，首先檢測周圍信道的信號強度，如果檢測到的信號強度大于感知門限值(CSth)，則表明此時信道處于繁忙狀態，節點進入退避過程；如果檢測到的信號強度小于感知門限值，則進行數據發送。所以，通過合理設置載波監聽機制中的感知門限值，可以使得發送節點在傳輸數據之前感知到周圍節點對接收節點的干擾，從而判斷是否進行數據的發送。載波監聽機制中，每個節點的感知門限值(CSth)對應一個感知范圍(Carrier Sense Area)。如果網絡中的節點采用相同的傳輸功率，則感知范圍可以形式化為一個圓，此圓的半徑即被稱為感知半徑，感知半徑和感知門限值成反比。

與載波監聽機制相比，RTS-CTS機制通過RTS-CTS-DATA-ACK四次握手和網絡分配向量(NAV)的設置實現信道的預置和占用。但是，RTS-CTS機制因為控制包的發送范圍有限，接收節點無法將CTS包發送至周圍所有的干擾節點；同時，RTS／CTS控制包發送范圍固定，無法根據干擾范圍和鏈路的實際情況進行發送距離調節。所以，RTS-CTS機制對接收節點周圍存在的干擾控制能力有限。然而，通過載波監聽機制的設計，可以根據鏈路狀況選擇合適的感知門限，確定合適的感知半徑，使得發送節點感知到所有干擾節點，從而最小化鏈路中存在的干擾。

本文提出最小化鏈路干擾的載波監聽機制。接收節點首先根據鏈路狀態對其干擾范圍進行計算；再將計算值反饋給發送節點，使得發送節點精確調節自身感知門限使其可以感知到鏈路周圍所有的干擾節點，從而最小化鏈路干擾。
1 干擾模型

本節內容對接收節點的干擾范圍進行形式化描述并計算干擾半徑，進而考慮干擾信號的累加問題，進一步得到修正后的干擾半徑。本節所提出的干擾模型，與傳統干擾模型相比更為精確。

1. 1 干擾半徑計算

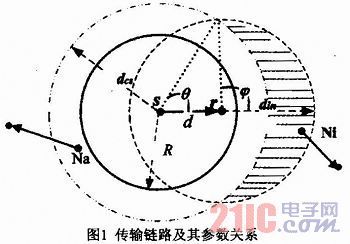

如圖1所示，接收節點r接收到的信號強度Pr隨著發送節點s和接收節點r之間的距離d的增大而減小，隨著距離d的減小而增大。Ps定義為發送節點s的發送功率，g是天線增益，a是路徑衰減指數(Path Loss Exponent)，這一指數通常選擇2到4之間的整數。所以，在接收節點r處收到發送節點s的信號強度為：



當發送節點s向接收節點r發送數據時，位于發送節點s的感知范圍之外的另一個節點Ni也試圖發送數據，節點s沒有感知到節點Ni的存在，便產生了干擾。這樣，s和Ni兩個節點發送的信號在接收節點r處產生疊加。s的信號能否順利被r所接收，取決于捕獲效應(Capture Effect)。對于捕獲效應來說，如果在接收節點處s產生的信號比Ni產生的信號足夠強，那么r將會順利接收到s發來的數據，Ni產生的虛弱信號會被當作噪聲加以忽略。本文采用信噪比(SIR)模型描述捕獲效應：如果接收節點收到的信號強度與干擾信號之比大于一定的門限值β時，接收節點可以成功接收信號：



根據信噪比模型，本文定義接收節點r的干擾區域節點的集合INr(INr也可以表示接收節點r的干擾區域)為：



因此，干擾區域的半徑din為干擾區域中din(Ni,r)的最大值，根據式(3)，同時，我們設定網絡中所有節點的發送功率相同，有PNi=Ps，得到：



從式(4)可以看出，接收節點的干擾半徑主要與信噪比門限值和發送節點與接收節點之間的距離有關。

1．2 干擾半徑修正值

本文注意到，在接收節點r的干擾范圍外，其他節點的同時發送會在r處疊加信號功率，形成虛擬的干擾節點。因而有效的干擾區域要大于式(4)計算的干擾范圍。所以，需要對式(4)干擾半徑進行修正。

設網絡密度為δ，在半徑為din的干擾范圍內，干擾節點數可以表示為：

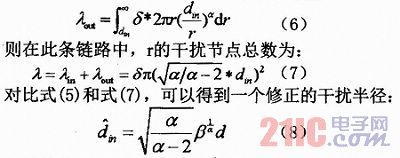

在式(4)的干擾范圍之外，存在虛擬的干擾節點?？紤]一個以節點r為中心的微小圓環Ri，內部半徑為ri=din+(i-1)△r，外部半徑為ri+△r，該圓環內部所有的節點在r處產生的信號功率都簡化地視為一樣，進而可以用積分求得外部信號疊加形成的虛擬干擾個數：



如果接收節點r的干擾范圍內的節點接入信道，便會造成r接收數據失敗，產生丟包。從式(8)可以得到：干擾范圍不是固定的，而是隨傳輸距離的改變而改變。這一修正值，更為精確地描述了接收節點r的干擾范圍，為接下來發送節點感知門限調整提供了重要依據。
2 最小鏈路干擾載波監聽機制

在計算出精確的接收節點干擾范圍之后，本節首先將計算在最小鏈路干擾條件下發送節點的感知范圍和感知門限值。并據此提出相應的載波監聽機制具體算法。

2．1 最小干擾的感知門限

為了確保發送節點s能夠感知到節點Ni的發送，發送節點感知半徑的取值范圍為：



其對應最大的感知門限值CSmax-th。如果感知門限值小于CSmax-th，則發送節點s可以感知到此條鏈路上所有的干擾節點，從而保證數據包在接收節點處的正確接收；如果感知門限值大于CSmax-th，節點s將無法完全感知到所有的干擾節點，這樣便導致鏈路中存在干擾，對接收節點來說影響數據的成功接收。

因此，最大的感知門限值CSmax-th根據感知門限與感知半徑的關系，可以由如下公式計算得到：



這樣，便得到發送節點s需要設置的感知門限大小。節點s在設置這一感知門限之后，能有效感知接收節點周圍的所有干擾節點，從而達到最小化鏈路干擾的目的。

2．2 載波監聽機制算法

本文利用RTS分組攜帶發送節點傳輸功率，利用CTS分組攜帶計算得到的感知門限，在數據傳輸之前進行鏈路信息交換；同時RTS-CTS機制取消NAV向量，其分組的交換只作為發送和接收節點之間的信息傳遞，不進行信道的預置和占用，周圍節點在收到RTS-CTS分組后自動丟棄，發送節點是否發送數據，仍然通過感知門限和監聽到的周圍節點信號強度進行判斷。

本文提出的最小化鏈路干擾的載波監聽機制算法，由如下四步構成：

Step1：源節點攜帶發送功率Ps的RTS分組至目的節點；目的節點在接收到RTS分組后，取出發送功率Ps，并根據收到信號的功率Pr，計算得到發送節點到接收節點之間的距離d。

Step2：目的節點根據式(11)計算源節點的感知門限值CSmax-th，隨后將這一感知門限值放入CTS分組，發送至源節點。

Step3：源節點在接收到CTS分組后，取出CSmax-th，并設置為自身的感知門限值。

Step4：源節點根據感知門限值和周圍節點的信號強度決定是否進行傳輸。

3 仿真實驗

本節將通過仿真實驗對所提出機制的各項性能進行評估。本文將提出的最小化鏈路干擾的載波監聽機制與IEEE 802．11 DCF機制相比較。實驗?zāi)M平臺采用NS-2。在模擬實驗中，默認傳輸范圍是250m，初始的感知半徑為450m，拓撲結構采用隨機動態拓撲，100個節點隨機分布在800×800m2的區域中。同時，最終數據為10次采集數據的平均值，且置信水平為95％，置信區間也在圖中標出。

圖2顯示了兩種機制在不同傳輸速率下的吞吐量變化情況。當傳輸速率約為25Mbps時，網絡達到最大吞吐量。在隨機拓撲中，本文提出的機制可以取得較好吞吐量，表示最小化鏈路干擾的載波監聽機制的曲線位于圖的最上端。

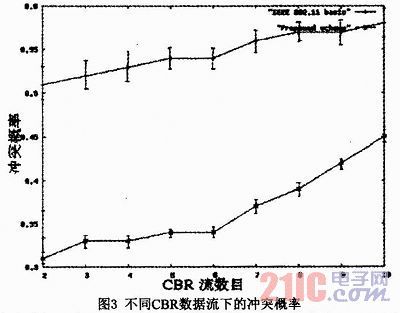

圖3顯示了兩種機制在網絡中隨CBR數據流變化時的沖突概率。最下端的曲線為提出的機制，其表現出低沖突和低干擾的特性，鏈路中的沖突概率被大大降低，較低的沖突概率也必然導致網絡吞吐量的提高。



圖4顯示在不同網絡密度條件下，節點的吞吐量隨著網絡節點數的增加而增加，在網絡密度較高，干擾程度增大的情況下，本文提出的載波監聽機制能夠有效降低鏈路的干擾，使網絡保持較高的吞吐量。



本文提出的最小化鏈路干擾的載波監聽機制基于更為實時的傳輸鏈路和干擾信息，實時調節干擾范圍和感知范圍，提高了網絡節點對干擾的控制能力，使得網絡中存在的沖突顯著降低。同時，該機制能夠很好地適應節點的移動性(仿真中最大移動速度5m／s)，在吞吐量和沖突概率兩個指標上都具有顯著的優勢。

4 結束語

本文設計了一種最小化鏈路干擾的載波監聽機制，通過對干擾半徑的精確計算，進而對發送節點的感知門限進行合理設置，使得發送節點可以有效感知鏈路中的全部干擾節點，達到最小化鏈路干擾的目的。通過理論分析和實驗?zāi)M，都證明所提出的機制能夠最小化鏈路中存在的干擾，減少數據包沖突概率，提高網絡的吞吐量和性能。
