該振蕩器能產生455kHz的調幅信號，可作為超作差調幅收音機中頻極校準。

信號送入第一中頻極(即混頻器之后)，隨著校準工作的進行和接收機靈敏度的提高，信號發生器的輸出要逐斷降低，以防止收音機AGC(自動增益控制)電路起作用。

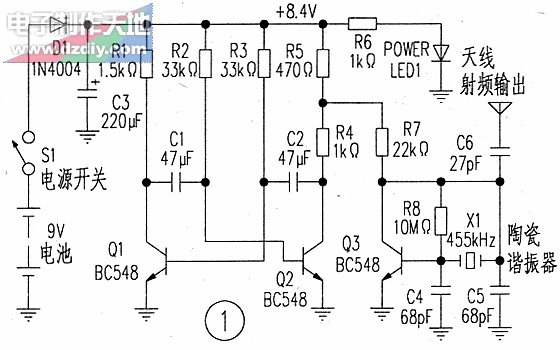

圖1為振蕩器電路，分成兩部分．第一部分是兩個晶體管(Q1和Q2)組成的多諧振蕩器，產生約500Hz的方波，第二部分在晶體管(Q3)集電極和基準之間接一個455kHz的陶瓷諧振器(x1)，構成相移振蕩器，通常叫皮爾茲振蕩器。

R7(22kΩ)作為Q3集電極的負載電阻連接到分壓電阻R4和R5的結點上，并由Q2驅動，這樣就用多諧振蕩器改變455kHz振蕩的電流，實現了對455kHz信號的振幅調制。

產生矩形波或方波的多諧振蕩器任何時候只有一個晶體管導通，另一個晶體管截止，其轉換頻率由R2和R3及C1和C2決定，方波的頻率由下式計算

f=1/[0.693(R2C1+R3C2)]

用圖1的值，得出理論值為465Hz。由于電阻電容實際數值的差異．其頻率稍有變化，而R2C1和R3C2并不絕對相等，占空比也不會準確為50％。

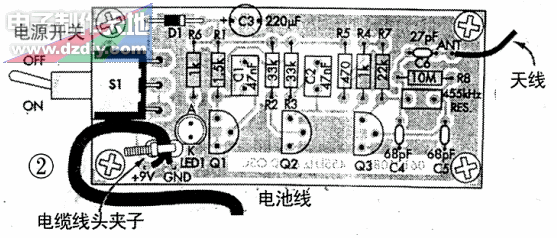

調制信號用電容C6耦合送到一根導線上作為天線輸出。印制板R為72mm×31mm，圖2為元件排列圖。儀器的測試工作很簡單，接通電源后LED亮．電路就會輸出。455kHz的調制信號。用調幅收音機調諧到910kHz或1365kHz(基波頻率的二次和三次濾波)，將天線靠近收音機應聽到500Hz左右的聲音．用示波器能檢測到Q1和Q2集電極具有約500Hz的方波，Q3集電極應有455kHz的正弦波，其幅度有波動。
