0 引言
太陽能光伏技術是將太陽能轉化為電力的技術，其核心是半導體物質的光電效應。最常用的半導體材料是硅。光伏電池由P型和N型半導體構成，一個為正極，一個為負極。陽光照射在半導體上時，兩極交界處產生電流，陽光強度越大，電流就越強。太陽能光伏系統不僅只在強烈陽光下運作，在陰天也能發電。晶體硅是當前太陽能光伏電池的主流。目前晶體硅電池光電轉換效率可以達到20％，并已實現大規模生產。除效率外，光伏電池的厚度也很重要。薄的硅片意味著較少的硅材料消耗，從而可降低成本。在查閱了大量國內外相關文獻，并結合我國對晶體硅太陽電池技術開發的迫切需要，在制備太陽電池減反射膜(氮化硅薄膜)的工藝中，對氣體流量比、微波功率、沉積壓強和溫度對減反射膜性質的影響進行了研究，通過大量有效的工作及一系列工藝數據，得出了制作減反射膜，分析了氮化硅薄膜的相對最佳沉積參數和優化工藝。
1 減反射膜原理
在了解減反射薄膜原理之前，要先了解幾個簡單的概念：第一，光在兩種媒質界面上的振幅反射系數為(1-ρ)／(1+ρ)，其中ρ為界面處兩折射率之比。第二，若反射光存在于折射率比相鄰媒質更低的媒質內，則相移為180°；若該媒質的折射率高于相鄰媒質的折射率，則相移為零。第三，光因受薄膜上下兩個表面的反射而分成2個分量，這2個分量將按如下方式重新合并，即當它們的相對相移為180°時，合振幅便是2個分量振幅之差；稱為兩光束發生相消干涉。

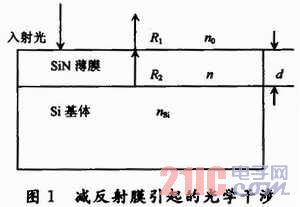

如圖1所示膜有2個界面就有2個矢量，每個矢量表示一個界面上的振幅反射系數。如果膜層的折射率低于基片的折射率，則每個界面上的反射系數都為負值，這表明相位變化為180°。當膜層的相位厚度為180°時，即膜層的光學厚度為某一波長的1／4時，則2個矢量的方向完全相反，合矢量便有最小值。如果矢量的模相等，則對該波長而言；2個矢量將完全抵消，于是反射率為零。鍍制有減反射薄膜的太陽電池的反射率R為：
式中：R1，R2分別為外界介質與膜和膜與硅表面上的菲涅爾反射系數；△為膜層厚度引起的位相角。其中：

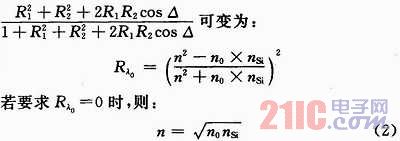

式中：n，n0，nSi分別為外界介質、膜層和硅的折射率；λ入射光的波長；d為膜層的實際厚度；nd膜層的光學厚度。當波長λ0為光的垂直入射時，
因此，完善的單層減反射薄膜條件是膜層的光學厚度為1／4波長，其折射率為基片和入射媒質折射率相乘積的平方根。
2 減反射薄膜的材料
要想將光電池對光反~射引起的損失減至最小，因此必須使反射系數ρ最小，如上分析，對單層減反射薄膜必須滿足：
對硅光電池來講，如果光直接從空氣射入電池，n0=1，nSi=3．8，則折射率為1．9時的介質膜為最佳，但是它僅僅對特定波長的單色光為最佳，對于一般的復色光源，鄰近特定波長的光，在確定的介質材料和厚度下，由于條件不完全滿足，反射光只可能部分地被抵消，雖然ρ有所增大，但對波長較遠的光，起不到減反射作用，因此在設計中應選取適當?shù)膎1材料和制作合適的膜厚t，才能使其波長落在光源輻射最強的波長附近。

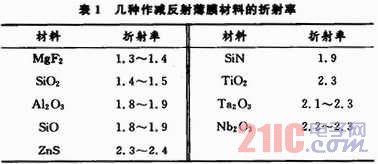

幾種能夠作為減反射薄膜的材料和它的折射率列在表1中，可供參考：

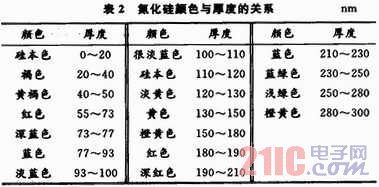

由于氮化硅的折射率為1．9，是很理想的減反射膜材料，所以研究中采用的就是這種材質的減反射膜。氮化硅薄膜的折射率高，其中晶態氮化硅薄膜的折射率為2．0；非晶態氮化硅薄膜的折射率會在其左右一定范圍內波動。氮化硅薄膜的厚度和顏色有對應關系，如表2所示。

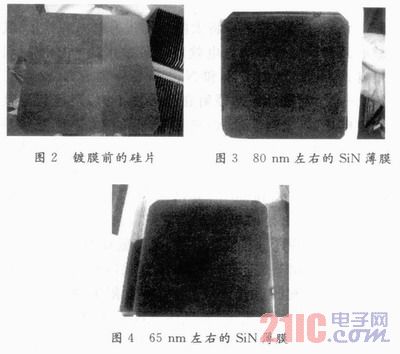

厚度可用橢圓偏振儀精確測量。在能夠估計厚度范圍的情況下，可根據氮化硅薄膜的顏色和表中所列的顏色進行比較，以此來確定氮化硅膜的大約厚度。圖2～圖4分別為鍍膜前、80 nm左右SiN薄膜和65 nm左右的SiN薄膜圖示。
3 實驗與討論
本研究使用德國ROTH&RAU科學儀器研制中心制造的PECVD-SiNA1型設備制備不同厚度的SiN薄膜。
測試設備用：SENTECH生產SE-400ADV的激光偏振儀；SEMILAB生產的WT-2000的少子壽命測試儀。
實驗材料：材料采用P型(100)的直拉的125 mmx125 mm單晶硅片，電阻率約為0．5～3 Ω·cm，厚度200+50μm。在實驗前經過硅片清洗和制絨，磷擴散，等離子刻蝕，去除磷硅玻璃等工藝。
實驗用到的氣體有SiH4，NH3，N2。腐蝕溶液為HF酸。SiH4和NH3氣體分別用于等離子體增強型化學氣相沉積法沉積SiN薄膜，為安全起見，SiH4由氮?dú)庀♂屩?0％，NH3濃度為99．999％。N2主要用于在沉積完薄膜后清洗氣路和反應室，它們的純度都為99．999％。
PECVD系統主要工藝參數包括射頻功率、反應氣體組分、氣體總流量、襯底溫度和反應壓力等，這些參數對SiN薄膜的性能有很大影響。
由于影響PECVD系統淀積效果的參數很多，如氣體流量和流量比，工藝腔溫度，射頻功率，沉積氣壓等等，而且對不同的PECVD設備會有不同的最佳參數，我們有必要就主要的控制參數進行研究，摸索出在這臺PECVD設備上淀積氮化硅薄膜的最佳工藝參數組合。
在此一共選取了沉積壓強(6組)、微波功率(5組)、氣體流量比(11組)、工藝腔溫度(4組)四個變量。采取改變其中的變量其他三個變量不變的實驗方法，最后得出各個變量主要對電池片哪些參數有影響，提出一個可行的最優實驗方案。
通過查閱相關資料，我們總結出SiN薄膜較好的各參數范圍：薄膜厚度在70～80 nm之間，膜厚差應小于5 nm，折射率2．0～2．1之間，4 nd在630 nm左右，少子壽命越大越好，腐蝕速率越小。

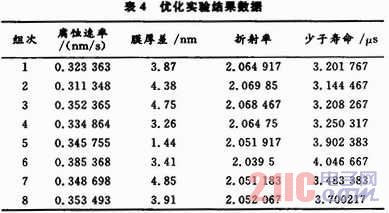

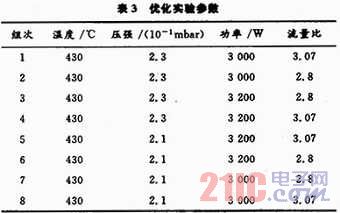

根據資料和實際經驗，從以上幾組實驗中找出了一些實驗效果比較好的參數，然后共得到8組優化參數，這8組實驗做完之后，再用1：5的氫氟酸對制得薄膜進行腐蝕，實驗具體參數如表3，實驗結果如表4。
圖5～圖8給出實驗結果。采用平板式PECVD法制備氮化硅薄膜時，沉積條件對氮化硅薄膜特性的影響如下：
(1)壓強主要對折射率和腐蝕速率有影響：隨著壓強的升高(見圖5)，折射率上升而腐蝕速率下降(見圖6)。壓強增大時，膜的均勻性下降(見圖7)。
(2)功率主要對膜厚和膜厚差有影響：隨著功率的增大，膜厚增大而膜厚差下降(見圖8)。
(3)流量比主要對折射率、膜厚和膜厚差都有影響：隨著流量比的升高，折射率下降而膜厚和膜厚差都是先升后降(見圖8)。
(4)溫度對薄膜的各個參數影響都不大。溫度上升，折射率增大(見圖5)，腐蝕速度下降(見圖6)。
4 結語
經過實驗分析，在溫度為430℃，壓強為2．1×10-1mbar，功率為3 200 W，流量比為3．07，制備的薄膜具有良好特性，是制作減反射膜的良好的方案。
