摘? 要: 分析了PCI 9054芯片的性能,討論了利用PCI 9054本地總線擴充FIFO的方法。并以IDT72205 FIFO為例,給出了具體的設計方案。

　　關鍵詞: PC總線? PCI接口芯片9054? FIFO

?

　　PCI總線是Intel公司推出的一種高性能局部總線,其數據總線為32位,且可擴展為64位,最大數據傳輸速率為132～264MB/s,是目前使用非常普遍的一種總線。因PCI 協議比較復雜,較難掌握,故PCI總線擴展卡的開發較ISA總線等其它擴展卡難度大。PCI 9054芯片是一種能滿足PCI V2.2協議,特別適用于PCI總線外設產品開發的PCI→本地總線I/O加速器芯片芯片。

1 PCI 9054性能

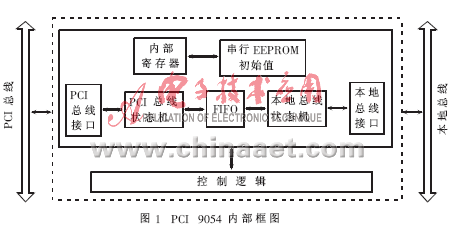

　　PCI 9054是美國PLX公司生產的先進的PCI I/O加速器,其內部框圖如圖1所示。它采用了先進的PLX數據管道結構技術,是32Bit、33MHz的PCI總線主I/O加速器。

?

　　PCI9054主要特性如下:

　　·符合PCI V2.1，V2.2 規范,包含PCI電源管理特性。

　　·支持VPD(Vital Product Data)的PCI擴展。

　　·支持PCI雙地址周期,地址空間高達4GB。

　　·具備I₂O準備報文單元,完全兼容I2O V1.5 規范。

　　·提供了兩個獨立的可編程DMA控制器,每個通道均支持塊和Scatter/Gather的DMA方式,DMA通道0支持請求DMA方式。

　　·在PCI啟動模式下,PCI 9054可插入類型1和類型2的配置周期。

　　·PCI←→Local Bus數據傳送速率高達132MB/S。

　　·支持本地總線直接接口Motorola MPC850或MPC860系列、Intel i960系列、IBM PPC401系列及其它類似總線協議設備。

　　·本地總線速率高達50MHz;支持復用/非復用的32bit地址/數據;本地總線有三種模式:M模式、C模式和J模式,可利用模式選擇引腳加以選擇。

　　·具有可選的串行EEPROM接口。

　　·本地總線時鐘由外部提供,該時鐘可和PCI時鐘異步。

　　·具有8個32bit Mailbox 寄存器和2個32位Doorbell寄存器。

　　·兩種封裝形式:176引腳的PQFP和225引腳的PBGA封裝。其引腳信號分為4類:電源、地引腳;串行EEPROM接口引腳;PCI系統總線接口引腳;本地總線模式及處理器獨立接口引腳。

　　PCI 9054內部有6種可編程的FIFO,其長度如表1所示,以實現零等待突發傳輸及本地總線和PCI總線之間的異步操作。

利用PCI 9054芯片構成的PCI適配器典型框圖如圖2所示。

?

2 PCI 9054外接FIFO的設計

　　PCI 9054 內部有6種FIFO用于提高數據傳輸速率,解決本地總線和PCI總線之間的異步接收。但掛于PCI 9054本地總線的速率往往較慢,為了保證可靠性,往往需要擴充FIFO加以緩存。下面以IDT 72205 FIFO為例,介紹用PCI 9054本地總線擴充FIFO的具體設計方法。

2.1 9054工作方式選擇

　　PCI 9054可工作在M,C,J三種模式,其中C模式時序較為簡單。本設計選擇PCI 9054工作在C模式,總線周期采用“PCI目標讀單周期”以及“PCI目標寫單周期”。下面介紹部分引腳信號。

　　LHOLD:輸入信號,申請使用本地總線。

　　LHOLDA:輸入信號,對LHOLD應答。

　　ADS:輸出信號,表示新的總線訪問有效地址的開始。在總線訪問的第一個時間周期設置。

　　BLAST:輸出信號,表示總線訪問的最后傳送。

　　LW/R:輸出信號,高電平表示讀操作,低電平表示寫操作。

　　LA:地址線。

　　LD:數據線。

　　READY:輸出信號,表示總線上讀數據有效或?qū)憯?shù)據完成。用以連接PCI 9054等待狀態產生器,輸入信號。

2.2 電路設計

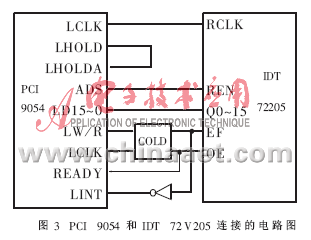

　　IDT72205是容量為256×18bit的高速、低功耗同步/異步FIFO存儲器,具有獨立的收、發時鐘控制,將之掛于PCI 9054的本地總線可以實現PCI 9054 FIFO 的擴充。圖3為PCI 9054和IDT 72205連接的電路圖。

　　對CPLD要求:當EF=1(FIFO不空),LW/R=0,LCLK為上升沿時,OE產生負脈沖,寬度為2時周期。

PCI 9054是一種性能/價格比高的PCI橋路芯片,比PCI 9080,PCI 9050等性能更優越。本文設計的FIFO擴充方法具有通用性,可用于PCI 9054本地總線其它I/O或存儲器的擴充。

?

參考文獻

1 PCI 9054 Data Book V2.0.PLX Technology，Inc.August 1999
