在醫療設備、工業控制、高精度數據采集、長距離通信、高低壓混合系統等電路設計中，經常要用到隔離電路，一般來說，常用的隔離方式有光耦合隔離和磁耦合隔離兩種，光耦合隔離方式適合傳輸?shù)皖l信號和直流信號，但功耗較大；磁耦合隔離方式適合傳輸高頻信號，不能用于直流或低頻信號的傳輸，且需要對隔離輸出信號整形后才能為接收數字電路使用，但其功耗較小。
然而在大多數的隔離電路設計實踐中，往往既需要隔離傳輸?shù)皖l信號甚至是直流，又需要傳輸幾兆赫茲以上的高頻信號。例如在隔離數據采集電路中，需要隔離的信號有ADC的控制信號(直流電平)、ADC工作時鐘信號(幾兆甚至更高頻率的信號)，在這樣的應用條件下，如果單用光耦合隔離方式或磁耦合隔離方式都很難滿足電路的工作要求。兩種隔離方式組合工作又會使電路設計復雜，增加系統功耗。因此在數字寬頻隔離電路的設計中，要么選用響應頻率更高的光耦合隔離器件(同時帶來功耗增加、成本上升、時序調試?yán)щy等缺點)，要么設法解決磁耦合隔離器件不能傳輸?shù)皖l信號的問題。
本文通過對磁耦合隔離原理的分析，提出一種磁耦合隔離電路改進方法，采用此方法后，可以使磁耦合隔離電路即能傳輸高頻信號，又能準確恢復低頻信號，從而很好的解決了磁耦合隔離電路不能傳輸?shù)皖l信號的問題，拓展磁耦合隔離電路的應用范圍。
1 磁耦合隔離電路的基本原理
磁耦合隔離(脈沖變壓器隔離)是指利用電磁感應原理，把需要傳輸?shù)淖兓盘?hào)加在變壓器的初級線圈，該信號在初級線圈中產生變化的磁場，變化的磁場使次級線圈的磁通量發生變化，從而在次級感應出與初級線圈激勵信號相關的變化信號輸出，在整個信號的傳輸過程中，初級與次級之間沒有發生電連接，從而達到隔離初次級的目的。
由于只有變化的信號電流才能在磁耦合隔離電路的初級產生變化磁場，從而在次級電路中感應出輸出信號，只有變化頻率高于某一值的信號才能在初次級之間傳輸，而變化頻率較低的信號在傳輸過程中會發生嚴重畸變，直流信號不能在初次級之間傳輸。因此普通的磁耦合隔離技術只能在高頻信號的隔離傳輸中使用。

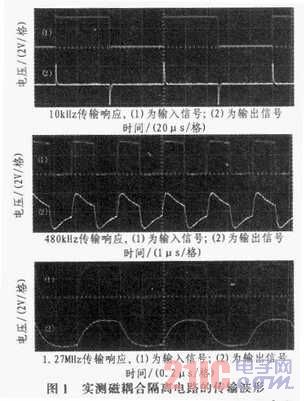

磁耦合隔離的傳輸波形如圖1所示。
通過上圖可以看出，高頻信號(1．27 MHz)可以基本不失真的被隔離傳輸，低頻信號(10 kHz)經磁耦合隔離后波形畸變嚴重。由此證明，如不對磁耦合隔離電路進行改進，就不能應用于對低頻信號的隔離傳輸。為了使磁耦合隔離技術能夠應用于對低頻信號的隔離傳輸，本文設計了一種新型磁耦合隔離電路。
2 磁耦合隔離電路設計原理
如果將需要傳輸?shù)牡皖l信號調制到高頻載波上，再用磁耦合隔離電路隔離傳輸，在接收端再用解調電路提取出低頻信號，可以實現用磁耦合隔離電路傳輸?shù)皖l信號的目的。但是這種方法就必須在隔離電路的初、次級加入調制和解調電路，這樣做不僅電路復雜、功耗較大、而且信號傳輸?shù)难舆t不可控，因此在電路設計中很少采用。本文設計的新型磁耦合隔離電路不用調制和解調電路就可以實現低頻和直流信號的磁耦合隔離傳輸，而且電路結構簡單、功耗小，信號傳輸延遲很小。
2．1 基本原理
該設計的基本原理是：在不大量增加電路成本和不增加信號傳輸延遲的條件下，設法使對低頻信號的磁耦合隔離傳輸轉變?yōu)閷?duì)高頻信號的磁耦合隔離傳輸，并在接收端恢復出需要傳輸?shù)男盘?hào)。
觀察需要傳輸?shù)皖l數字信號的波形，它是一位變化的數字信號，其特征與一位計數器的輸出十分相似。受此啟發，假設需要傳輸?shù)男盘?hào)在接收端就是一個一位計數器的輸出，那么對于此計數器，只要知道它的初始狀態，計數脈沖的發生時刻，就可以很容易地得到其任意時刻的輸出波形。在發送端只需要發送信號狀態變化的信息，在接收端就能夠根據此信息重建低頻信號。
2．2 低頻信號傳輸
如前所述，磁耦合隔離電路的接收端如果用一位計數器重建輸出信號的話，那么在電路的輸入端就應是一位計數器的逆，即將輸入的低頻傳輸信號看作計數器的輸出信號，根據計數器的輸出信號變化反推出計數脈沖，再將此計數脈沖隔離輸出到接收端，控制接收端輸出的變化，從而實現在輸出端重建傳輸信號的功能。
在輸入端根據低頻傳輸信號構建出的計數脈沖的寬度受3個條件的限制：1)隔離電路傳輸信號的上限頻率；2)脈沖變壓器的響應頻率；3)計數器的上限工作頻率。關于脈沖寬度的選取，在后面的將有詳細說明。
2．3 直流信號傳輸
計數器的初始態和計數脈沖發生時刻決定計數器任意時刻的輸出，為了傳輸直流電平，在電路上電之初，將隔離電路的初級和次級復位到‘0’，如果要傳輸?shù)男盘?hào)為低電平，則隔離電路不會有計數脈沖傳輸，次級輸出保持低電平不變；加電后后如果傳輸高電平，則相當于在電路初級施加了一個由低到高的電平跳變，此跳變使初級驅動電路產生一個計數脈沖并傳輸?shù)酱渭?jí)接收計數器，次級接收計數器的輸出在初始電平的基礎上發生反轉，變成高電平輸出，并一直保持到下一個計數脈沖到來為止。這樣無論是高電平還是低電平在次級都會得到完整恢復，從而實現直流電平磁耦合隔離傳輸?shù)墓δ堋?br />
3 磁耦合隔離電路的實現

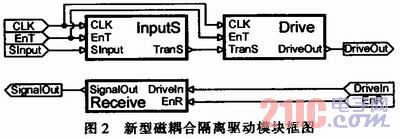

為了實現磁耦合隔離傳輸?shù)皖l或直流信號的功能，初級驅動電路和次級接收電路的設計是關鍵，為了實現簡單，調試方便，實現雙向信號隔離傳輸，這里在一片CPLD中用VHDL語言分別描述實現初級驅動電路和次級接收電路，圖2是新型磁耦合隔離驅動模塊的結構框圖，它們被配置在一片CPLD中，構成磁耦合隔離收發驅動模塊，模塊的設計和實現在下面詳細說明。
3．1 初級驅動電路的實現
磁耦合隔離電路初級驅動單元由Inputs和Drive兩個模塊組成，其中InputS模塊完成對輸入電路的復位，Drive模塊用于產生與輸入信號狀態變化相關的窄脈沖驅動信號。兩模塊的VHDL實現說明如下：
3．1．1 InputS模塊的實現
為了保證發送和接收信號的電平變化同步，在隔離驅動單元上電時必須首先對初級驅動單元和接收單元復位。以保證兩單元的初始態相同。如果需要隔離傳輸高電平信號，在復位過程結束后，在初級驅動單元必須自動產生一個由低到高的跳變，以便使次級接收電路同時把輸出電平由復位狀態反轉剄高電平，保證初級、次級初始電平一致，自動產生的由低到高的跳變必須在復位信號結束后再延遲一段時間，在Drive模塊穩定工作后產生。以此保證該跳變沿被Drive模塊響應。
3．1．2 Drive模塊的實現
Drive模塊完成的功能是：在復位信號EnT=‘0’時使DriveOut=‘0’，在EnT=‘1’時，在每一個TranS的跳變延產生一個40ns的脈沖輸出，驅動脈沖變壓器的初級線圈。

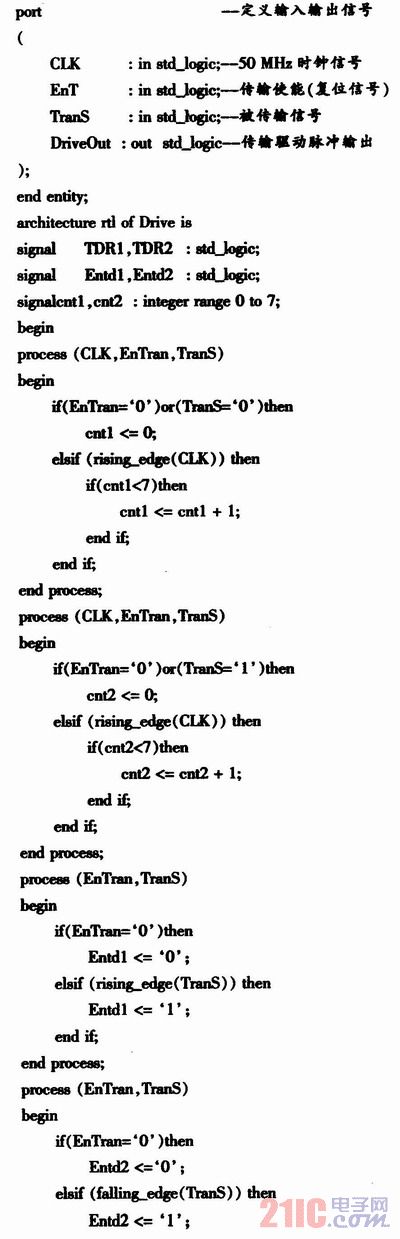

Drive模塊的VHDL實現如下：
3．1．3 初級驅動單元的功能仿真

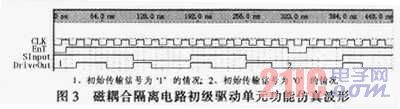

使用QuartusII 9．0對磁耦合隔離電路初級驅動單元進行功能仿真，得到功能仿真曲線如圖3所示。
從上圖看出，在1的位置后，雖然沒有輸入信號(SInput)的變化，輸出驅動波形中也產生了一個驅動脈沖，這就是為了保證在輸入信號初始值為高電平時保持輸入和輸出的一致，由電路自動加入的；在位置2，復位后次級接收電路初始態已經為低電平，輸入信號的初始值也為低電平，隔離輸入輸出一致，故不需要自動加入驅動脈沖。
3．2 次級接收模塊的實現
Receive構成磁耦合隔離電路的次綴接收模塊，該模塊完成的功能為：在復位信號到來后，接收電路復位輸出為‘0’，而后每接收到一個脈沖，輸出反轉一次。由于復位后接收模塊的初始態已與初級輸入信號的初始值一致，初級輸入信號每發生一次跳變，初級驅動電路輸出一個脈沖，因此在任何時刻，次級接收電路的輸出都與初級輸入信號一致。從而實現低頻或直流信號的磁耦合隔離傳輸。該模塊實際上就是一個帶復位功能的一位計數器，關于它的VHDL實現在參考文獻中有現成的例子，此處不再贅述。

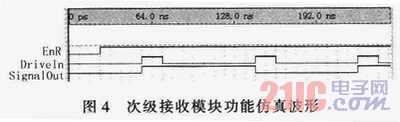

InputS模塊的功能仿真波形如圖4所示。
3．3 模塊工作頻率的說明
一般來說，對于上升沿持續時間在50ns左右脈沖變壓器，傳輸信號跳變沿驅動脈沖的寬度至少應大于此時間，在本設計中，選用60 ns的脈沖作為傳輸信號跳變沿驅動脈沖的寬度，為了使兩個相鄰的傳輸信號跳變沿驅動脈沖能夠被接收模塊準確識別，它們之間應至少間隔一個脈沖寬度的時間，這樣算起來，傳輸信號的最短持續時間應為120ns，而對于直流信號上述模塊也能準確傳輸(原理前面已經述及)，因此該模塊傳輸信號的頻率范圍是0～8 MHz。對于高于8 MHz的數字信號，模塊將不能正確工作。
上述分析是在脈沖變壓器上升沿為50ns的前提下給出的，如果上升沿時間再短些，模塊的工作頻率上限還可提高。
3．4 新受磁耦合隔離電路應用

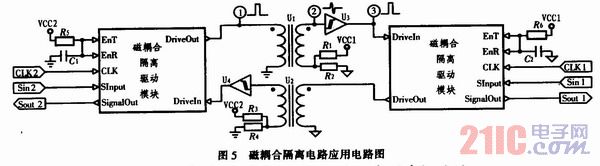

新型磁耦合隔離模塊的應用電路如圖5所示，該電路用于完成信號Sin1到Sour2，Sin2到Sout1的磁耦合隔離傳輸。在電路中，U1、U2為脈沖變壓器ITNA-0235-D103，上升沿持續時間50 ns；U3、U4為Schmitt觸發器，用于將脈沖變壓器輸出的信號整形成脈沖信號，測試點①② ③的信號波形如圖前面中所示。R5、C1和R6、C2分別組成兩個磁耦合隔離驅動模塊的上電復位電路，兩個復位電路的時間常數應設計在10μs左右，以保證模塊穩定復位；R1、R2和R3、R4分別組成兩個電平移動電路，用于將脈沖變壓器輸出的交流信號移動到0～VCC的范圍。在模塊配置到CPLD時DriveOut引腳必須配置成ITL模式以增加電流驅動能力。電路在實際使用時，EnT與EnR可以改成由邏輯信號直接控制，這樣就可以使驅動模塊穩定時間可控，在由于受到干擾而使電路出現錯誤時，可以通過施加EnT與EnR信號使電路恢復正常工作。
對上述電路測試，得到如下測試結果：
1)電路能夠準確傳輸直流信號；
2)對小于8 MHz的數字信號跳變沿的傳輸延遲小于50 ns，對于8 MHz以上的數字信號上述電路不能工作；
3)電路功耗，由于用于信號傳輸驅動的邏輯電路只占CPLD的很小部分(在應用電路中，CPLD選用EPM240TC100，使用16個邏輯單元，占總邏輯單元數的7％，其他單元用作別的用途)，準確功耗很難測量，但是在傳輸直流信號時磁耦合隔離部分的功耗與光隔的功耗對比就足以說明問題。傳輸高電平時，光隔電路需要持續消耗10 mA的電流，以維持穩定輸出高電平；而上述磁耦合隔離電路則只需要在最初的40 ns內消耗電流，其他時間磁耦合隔離部分消耗的電流為0，因此傳輸直流信號時，上述電路的功耗要遠小于光隔電路。
4 結論
該設計的創新點在于：1)以窄脈沖表示傳輸信號的狀態改變；2)以窄脈沖的磁耦合隔離傳輸代替輸入信號的隔離傳輸，降低隔離電路的功耗；3)實現低頻和直流信號的磁耦合隔離傳輸；4)驅動電路簡單，接收和發送模塊共需要16個邏輯單元就可實現上述功能；5)信號傳輸延遲很小。
存在的問題：1)傳輸信號的上限頻率受限，只能傳輸0～8 MHz的方波信號；2)在電路上電到復位信號結束的一段時間(10μs以內)，電路不能正確傳輸信號，必須保證在此時間段內傳輸信號狀態穩定，否則后面的信號將全部錯誤。
總之，正是由于該設計具有電路簡單、功耗小、能夠?qū)崿F(xiàn)磁耦合隔離傳輸?shù)皖l信號，且信號傳輸延遲很小等特點，拓展了磁耦合隔離技術的應用領域。
