0 引言
目前，逆變器應用最為廣泛的PWM技術中，SPWM控制具有很多優點。其控制技術主要有電壓瞬時值單環反饋、電流瞬時值單環反饋、電壓電流雙環反饋環控制及電壓空間矢量控制。電壓環使系統有較好的穩定性，瞬時值反饋則增強系統的動態性能[1]。電壓環采用PI控制，其中比例環節及時反映控制系統的偏差信號，偏差一旦產生，控制器立即產生控制作用，以減少偏差；積分環節主要用于消除靜差，提高系統的無差度。相對于位置式控制，增量式控制誤動作影響小，必要時可以用邏輯判斷的方法去掉；且手動/自動切換時沖擊小，便于實現無擾動切換；同時其算式中不需要累加，比較容易通過加權處理而獲得比較好的控制效果[2]。
相對于數字控制，傳統的模擬控制已暴露諸多缺點：需要大量的分立元器件和電路板，制造成本比較高；大量的模擬元器件使其之間的連接相當復雜；模擬器件的老化問題和不可補償?shù)臏仄瘑栴}，以及易受環境干擾等因素都會影響控制系統的長期穩定性。隨著微處理器的可靠性與質量的不斷提高，數字控制已經在逆變控制中占據著主導地位[3]，本文提出了一種基于DSP控制的方案。
1 逆變器建模

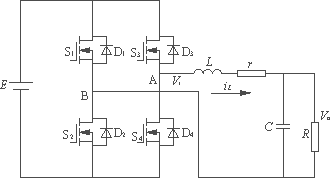

單相全橋逆變器如圖1所示，E為輸入直流電壓，S1～S4為開關管，L為濾波電感，r為電感等效內阻，C為濾波電容，R為負載。
圖1 單相全橋逆變器
將電感用Ls表示，電容用1/Cs表示，可推導出輸出電壓Vo（s）與AB兩點間電壓Vi（s）之間的傳遞函數G（s）如式（1）所示。
G（s）=
=
（1）
忽略電感等效內阻，則式（1）可簡化為
G（s）=
（2）
在一個開關周期中，當S1及S4導通時，vi為－E；當S2及S3導通時，vi為E。由于開關頻率與輸出頻率相比為400，故一個開關周期中可以用平均值代替瞬時值。
vi=ED＋(－E)(1－D)=(2D－1)E（3）
本方案采用雙極性SPWM，故
D=
（4）
式中：vm為正弦波信號，vm=Vmsinωt；
Vtri為三角載波峰值。
則調制比M為
M=
（5）
將式（5）代入式（3）可得
vi≈
（6）
轉化為頻域有
（7）
由式（7）與式（1）可得式（8）
（8）
此即逆變器輸出傳遞函數，由此可得逆變器的等效框圖如圖2所示。

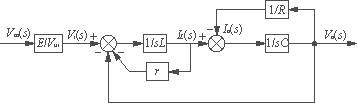

圖2 逆變器等效框圖
2 控制方案設計
本系統采用電壓環反饋，為提高動態性能，采用瞬時值控制。電壓環控制中，采用增量式PI控制，同時對其算法進行了優化，確保輸出具有較好的穩定性?？刂破鞑捎肨I公司的TMS320LF2407A，其最高工作頻率可達40MHz，能夠較好地實現以上算法。
2.1 電壓環設計
忽略電感等效內阻，電壓環等效框圖如圖3所示。

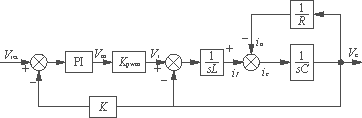

圖3 電壓環等效框圖
圖中：Kpwm為PWM環節等效增益，其大小為調制波到逆變器AB兩端輸出的增益；
K為反饋回路中的電壓采樣系數。
圖3可簡化為圖4。
圖4 電壓環簡化框圖
圖中Kpwm系數已歸于PI模塊中。逆變器開關頻率取為20kHz，輸出為工頻，則取LC濾波器的轉折頻率fn為1kHz，綜合考慮電感電流紋波與壓降，取L=1mH，C=10μF。本實驗取滿載時R=40Ω。
設PI環節傳遞函數為
G（s）=Kp＋
（9）
則系統的開環傳遞函數為
G（s）=K
（10）
取PI補償頻率為500Hz，而系統的穿越頻率為1kHz。則由式（10）可得
=2π×500（11）
=1（12）
式中：K為采樣系數，實驗中設計為0.014。
聯立式（11）及式（12）可得
kp=39 ki=124416
其波特圖如圖5所示。

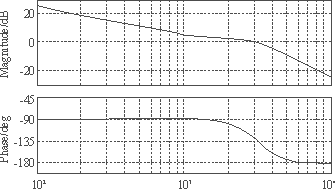

圖5 電壓環波特圖
從圖5中可以看出，系統相角裕度為60°，滿足穩定性要求。圖6為仿真所得的輸出波形。
從圖6中可看出，輸出波形為正弦波，幅值為200V，頻率為50Hz，與設計值相符。
圖6 逆變輸出波形
2.2 增量式PI算法及其優化
PI環節的傳遞函數為式（9），其對應的時域方程式為
y（t）=kp
（13）
式中：y（t）為PI輸出；
e（t）為PI差動輸入；
Ti為積分時間常數；
kp為比例系數。
對式（13）離散化得
yk=kp
（14）
式中：Ts為采樣時間。
這即是位置式PI控制，而若采用增量式PI控制，可避免誤動作，同時運算不需要累加，對數字控制尤其方便。由式（14）可得
yk－1=kp
（15）
由式（14）與（15）可得
yk=yk-1＋kp
ek－kp·ek－1（16）
式（16）為一般的增量式PI算法，但實際控制中，很多不穩定因素易造成增量較大，甚至比輸出還大，進而造成輸出波形不穩定，因此，必須對增量式PI算法進行優化。本方案采用飽和區判斷法則，即對增量
Δyk=kp
ek－kp·ek－1（17）
進行判斷，當其絕對值越過某一上限ΔYlim，即進入飽和區時，將ΔYlim賦予絕對值。但是，即使對增量進行飽和區判斷后，其輸出由于累加的結果，也可能很大，甚至超過載波幅值。因此，也必須對PI輸出進行限幅處理，此時，可以以調制波幅值作為限幅值，也可簡單地以載波幅值作為限幅值，等穩定后這個幅值將不會超過調制波幅值。
2.3 DSP控制算法的實現
TI公司的TMS320LF2407A的最高工作頻率可達40MHz，存儲結構為哈佛結構，數據、程序和I/O空間的尋址區域均可高達64k，且相互獨立，片內則有32k的flash空間。同時片上具有A/D模塊，其分辨率為10位，片上還具有PWM輸出口，能實現同相、反相輸出，還能添加死區控制，能較好地完成電壓環控制算法的實現[4]。
程序中采用最高工作頻率40MHz，開關頻率為20kHz，運用定時器的周期中斷，使用連續增或者減模式，產生對稱的三角載波。設置比較輸出使能，利用比較寄存器CMPR1和CMPR2的值控制PWM1～PWM4的輸出，產生兩路同相和反相的PWM信號，控制開關管的開通和關斷。同時為避免上下橋臂同時導通，程序中加入0.5μs的死區控制。而CMPR1與CMPR2的計算，則由每一個周期中斷給出。周期中斷時，通過采樣電壓反饋值，經過優化的PI增量式控制后，產生占空比D，由D與定時期周期即可得CMPR1和CMPR2的值。圖7為周期中斷的程序流程圖。

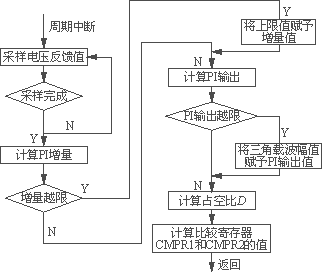

圖7 周期中斷流程圖
3 實驗結果
實驗主電路為單相全橋電路，如圖1所示，其中開關管采用20N60S的MOS管，濾波電感取1mH，濾波電容取10μF，負載R取40Ω，輸入直流電壓為250V，開關頻率取20kHz。PI算法中比例系數取39，積分時間常數取（1/3140）s。
圖8為輸出電壓波形，從圖8中可以看出，輸出電壓峰值為200V，頻率為50Hz，且THD很小，輸出波形穩定。
圖8 逆變器輸出波形
圖9為滿載切向半載時輸出波形的變化，從圖9中可以看出，輸出經過輕微擾動后，馬上恢復穩定，可見動態性能比較好。

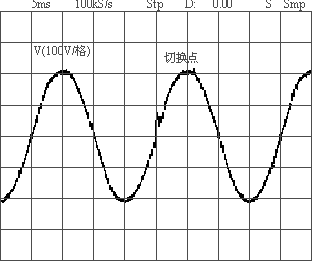

圖9 滿載切半載時輸出電壓波形
4 結語
本文提出的逆變器方案，采用電壓瞬時值控制，反饋環采用增量式PI控制，并對PI增量和PI輸出進行限幅控制，確保了輸出的穩定性和精度，同時避免誤擾動，有較好的動態性能?？刂破鞑捎肨I公司的TMS320LF2407A來實現，較好地完成了控制算法。
