熒光燈調光電子鎮流器的設計
劉鍇,吳明光
摘要: 介紹了基于熒光燈專用電流負反饋調光控制芯片KA7543,功率因數校正芯片KA7526的調光電子鎮流器的設計方案。重點討論了軟啟動的必要性和相應的技術解決方案,以及實現調光和功率因數校正的機理和方法。
Abstract:
Key words :

1    引言

    1999年全國熒光燈年產量37876萬只,其中T8熒光燈產量8380萬只[1]。因此,提高照明效率和質量對于節約能源和改善工作和生活條件均具有重大意義。高頻電子鎮流器與傳統的電感式鎮流器相比,具有重量輕,體積小,效率高,無頻閃,易實現調光以及功率因數高等一系列優點。

    上世紀80年代,分立元件的電子鎮流器的市場表現不盡人意,其原因在于分立元件鎮流器存在可靠性差,價格高,污染電網,調光困難等缺點。上世紀90年代,國外公司紛紛推出熒光燈專用集成控制芯片,高頻調光電子鎮流器終于在市場中取得了長足的進步。這類芯片有TDA4817,SG3561A,MC34261,UC3852,KA7543[2]等。解剖分析Philips公司的HF-R36TLD,BETPLTD公司的DTK805調光電子鎮流器產品,二片式(控制芯片+功率因數校正芯片)是主流結構。Microlinear公司的ML4830及ML4835[3]芯片為一片式結構,即把控制芯片和功率因數校正芯片集成為一片。2001年,復旦大學微電子有限公司開發成功FM2811熒光燈電子鎮流器專用芯片,該芯片為一片式結構。本文基于FairChild公司的調光電子鎮流器控制芯片KA7543,以及功率因數校正芯片KA7526展開討論。

2    芯片介紹

2.1    調光鎮流器控制芯片KA7543的結構和功能

    KA7543采用14腳DIP或SOP封裝,引腳配置如圖1所示,表1給出了引腳功能。

圖1    KA7543引腳排列

    KA7543具有熒光燈預熱軟啟動,寬范圍無級調光,無燈保護和異常保護,欠電壓自鎖等功能。圖2為KA7543的內部功能框圖。

圖2    KA7543內部功能框圖

2.2    功率因數校正芯片KA7526的結構和功能

    KA7526是熒光燈專用功率因數校正芯片(Power Factor Correction Controller,PFC)。KA7526內嵌的有源PFC升壓變換器采用乘法器方式[4],

表1    KA7543引腳功能表

引腳 名稱 功能
1 OUT1 驅動輸出1
2 NC 無定義
3 Vcc 電源供電
4 Cc 補償輸入
5 V5 5V電壓輸出
6 Vfb 負反饋輸入
7 Vab 異常保護輸入
8 VId 燈檢測輸入
9 Vdm 調光控制輸入
10 Cs 軟啟動時間控制輸入
11 Cdm 軟調光控制輸入
12 GND 接地
13 NC 無定義
14 OUT2 驅動輸出2



    在電源輸入端產生與AC輸入電壓同相位的正弦電流,其作用是使負載呈純電阻,即功率因數近似為1。KA7526的引腳功能見表2。

表2    KA7526引腳功能表

引腳 名稱 功能
1 INV 誤差放大器反相輸入端
2 EAOUT 誤差放大器輸出
3 MULT 乘法器輸入
4 CS PWM比較器輸入
5 Idet 零電流檢測輸入
6 GND 接地
7 OUT 功率驅動輸出
8 Vcc 電源腳



3    可調光電子鎮流器的原理

3.1    電路描述

    如圖3所示,可調光電子鎮流器可分為三部分:KA7543及其外圍電路組成的熒光燈調光控制模塊;KA7526及其外圍電路組成的功率因數校正模塊;L1C1,C2C3,C4,V1,NTC組成的電磁干擾(EMI)濾波器。V1為抑制瞬態電壓的壓敏電阻,NTC為抑制浪涌電流沖擊的熱敏電阻,濾波器能抑制來自電源的共模和差模干擾,同時并阻止鎮流器本身產生的開關噪聲對其他電器的干擾。

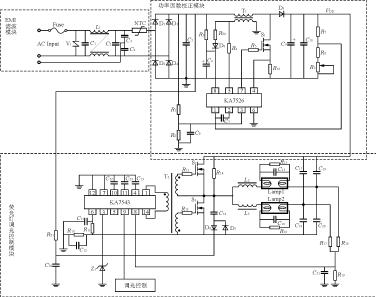

圖3    調光電子鎮流器電路圖

3.2    軟啟動

    ZBK74012-90把電子鎮流器的啟動方式分為兩類:預熱式啟動(軟啟動);非預熱式啟動(硬啟動)。熒光燈是熱陰極,屬熱電子發射。硬啟動導致燈要承受兩段輝光放電時間,而在這段時間內,燈陰極周圍的空間電荷非常稀薄,使陰極發射物質濺射量急劇上升,從而使燈早期發黑,壽命縮短。文獻[5]對此作了深入研究,試驗結果見表3。

表3    硬啟動與軟啟動燈管壽命

硬啟動 軟啟動
燈管號 啟動次數 燈管號 啟動次數
1 10500 6 16200
2 9100 7 16100
3 7500 8 16470
4 9180 9 23560
5 5600 10 22730
平均值 8772 平均值 19010



    表3的試驗數據表明,軟啟動的燈管壽命比硬啟動平均高出一倍以上。

    在KA7543的腳3上的電壓Vcc達到啟動門限電壓(8.5V)時,內部UVLO電路即為IC內的所有電路提供基準電壓(Vref=2V±5%)和偏置電流。IC內的軟啟動電路開始對軟啟動電容Cs(圖3中為C22)充電,IC輸出一個比通常工作頻率fnor(約30kHz)高約30%的預熱頻率fpre,最高軟啟動頻率由腳4(Cc)上的電壓決定。隨著Cs上的電壓Vcs線性上升,開關頻率隨之線性下降。當頻率降至LC串聯諧振電路的固有頻率f0時,LC電路產生串聯諧振,并在燈管兩端產生一個約1kV的高壓脈沖,將燈管擊穿而點燃。此時,IC的輸出頻率降至工作頻率fnor,整個軟啟動時間為0.8~1s。

    啟動電路通過電阻Rst(圖3中為R21)對IC充電。Rst的值可通過式(1)計算。

    Rst=(1)

式中:Vin為經過整流后的輸入電壓;

      Vthmax為芯片KA7543的最大啟動門限電壓;

      Istmax為最大啟動電流。

    圖3電路中Vin=220V,Vthmax=10.5V,Istmax=0.25mA??梢缘贸?i>Rst=1.2MΩ。

    軟啟動的時間由軟啟動電容Cs的大小決定。當啟動電壓達到門限電壓后,IC內部一個313nA的電流源向軟啟動電容Cs充電,直至電壓Vcs達到2V。因此軟啟動時間ts可通過式(2)計算。

    ts=(2)

如果Cs=0.2μF,則ts=1.28s。

3.3    無級調光控制

    電子鎮流器工作采用三段式,即上電后,鎮流器工作在預熱頻率;燈陰極充分預熱后進入啟動頻率(f0);燈管點燃后轉至工作頻率。

    文獻[6]列出并比較了熒光燈現有的4種調光方式,即輸入電壓相位控制,鎮流器的阻抗控制,工作頻率控制,燈上加周期性不連續電壓。其結論是工作頻率控制法綜合指標最佳。KA7543應用的就是工作頻率控制方法。KA7543的內部調光電路位于腳9(Vdm),腳11(Cdm)和腳6(Vfb)之間。加于腳9的調光電壓范圍為0~2V,0V對應滿光(Full light),2V對應完全變暗(Full dimming)。即腳9調光控制電壓增加時,開關頻率升高,L2L3阻抗增加,導致燈電流減小,燈變暗。

    圖4為不同亮度時燈電壓和電流的實驗波形圖。

(a)    最小輸出功率,電壓40V/格,電流20mA/格

(b)    60%輸出功率,電壓40V/格,電流500mA/格

(c)    100%輸出功率,電壓40V/格,電流500mA/格

圖4    不同亮度時燈電壓和電流波形

4    結語

    采用熒光燈專用集成芯片設計可調光電子鎮流器是切實可行的,產品的技術經濟指標要明顯優于采用分立元件的電子鎮流器和傳統的電感鎮流器。采用了EMI濾波和PFC技術,可以較好地滿足IEC諧波標準。在20%~100%亮度范圍工作時,無級線性調光工作穩定,燈管開啟次數約提高20%。在10%~20%亮度范圍工作時,熒光燈工作欠穩定。效率實測提高15%左右,未達到理論上的30.2%,尚需進一步的優化和改進。
