1 概述
通過提高開關頻率可獲得高性能和高功率密度功率變換器，但傳統的硬開關PWM變換器工作在高頻時開關損耗很大。因此，硬開關PWM變換器的應用具有局限性。為此，人們提出了用軟開關技術來減小開關損耗，大多數軟開關變換器是以大幅度地增加開關器件的電壓或電流應力為代價來降低開關損耗的，這導致開關器件的導通損耗顯著增加。在零轉換PWM變換器[1]中，輔助電路在很寬的輸入電壓和負載變化范圍內以最小的電壓和電流應力為主開關管提供零電壓開關，這使得ZVTPWM變換器在中大功率場合得到廣泛應用。
獲得高性能和高功率密度功率變換器的另一種方法是采用多相技術。輸入電感交錯工作時，對于n相變換器來說，輸入和輸出濾波電容的工作頻率提高了n倍，因此，使輸入和輸出濾波器中電容保持很小的電流紋波；并且可以獲得良好的動態性能。如果將ZVT和多相變換技術結合起來，就可以得到更好的動態性能和更高功率密度的功率變換器。簡單地將多相技術和ZVT變換器結合起來的ZVT多相變換器是非常復雜的。因?yàn)橐粋€(gè)n相的ZVT變換器需要n個輔助電路。幾種基本的兩相ZVT PWM變換器[2]如圖1所示。這些變換器中只包含了一個有源開關的輔助電路通過n個二極管交替地為所有相的主開關管提供零電壓開通條件。本文主要分析了兩相Boost ZVT PWM變換器的工作原理和特性，并給出了占空比D>0.5時的仿真結果和諧振元件參數的設計。
2 工作原理
兩相Boost ZVT PWM變換器如圖1（c）所示。
在進行討論之前，作如下幾點假設：
——所有元器件都是理想的；
——輸入濾波電感足夠大，故在一個開關周期中，電壓源Vin及輸入濾波電感Lf1，Lf2可用一恒 值 電 流 源Iin1，Iin2代 替 ；
— —輸 出 濾 波 電 容 足 夠 大 ， 故 在 一 個 開 關 周 期 中 ，Cf，R1可 用 一 恒 值 電 壓 源Vo代 替 。

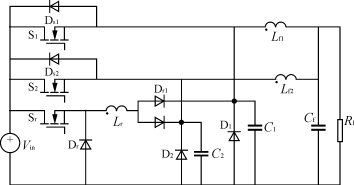

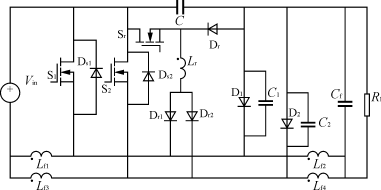

(a) Buck
(b) Buck- Boost

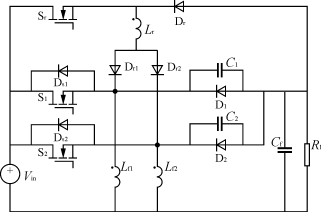

(c) Boost
(d) Cuk
圖1 基本的兩相ZVTPWM變換器
2.1 D>0.5時的工作原理
設初始狀態為主功率開關管S1及輔助開關管Sr均為關斷狀態，主功率開關管S2和升壓二極管D1處于導通狀態。vc1(t0)=Vo，iLr(t0)=0，vc2(t0)=0。
圖2為各主要變量的理論穩態波形圖，圖3為該變換器在半個開關周期中的不同開關狀態下的等效電路。各開關狀態的工作情況描述如下。

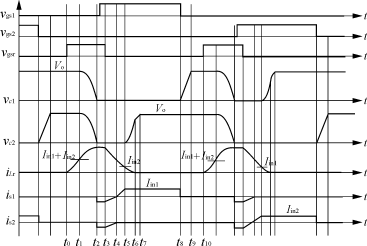

圖2 D >0.5時 的 各 主 要 變 量 的 理 論 穩 態 波 形

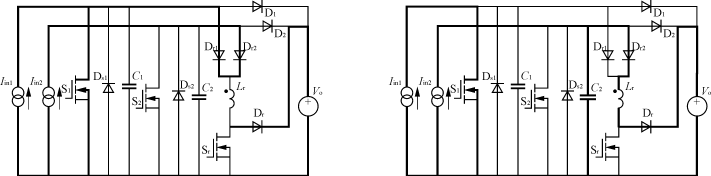

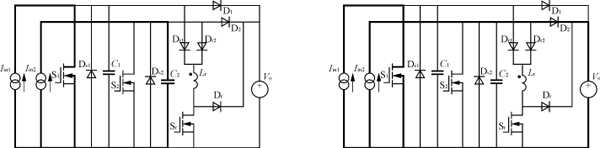

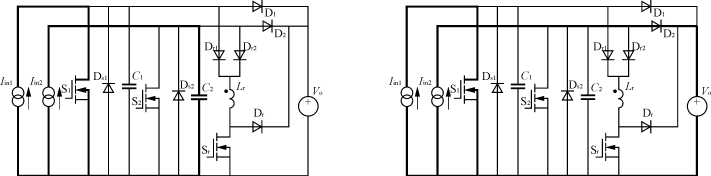

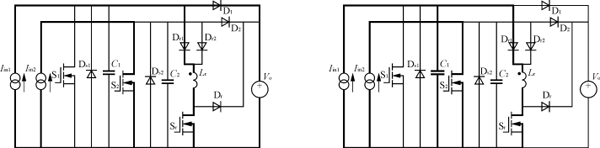

(a)模 態1 (b)模 態2

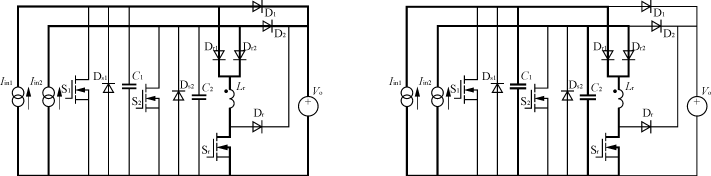

(c)模 態3 (d)模 態4

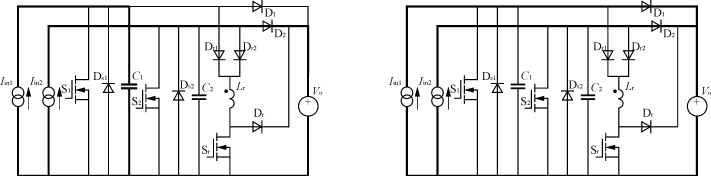

(e)模 態5 (f)模 態6
(g)模 態7 (h)模 態8
圖3 D>0.5時 的 半 個 開 關 周 期 中 的 不 同 開 關 狀 態 下 的 等 效 電 路
1）模態1[t0－t1] 對應于圖3（a），在t0時刻Sr導通，諧振電感Lr中的電流從0開始線性上升，其上升斜率為diLr/dt=vo/Lr，升壓二極管D1的電流開始減小。在t1時刻通過電感Lr的電流上升到Iin1，升壓二極管D1的電流減小到0，D1自然關斷，模態1結束。該模態持續的時間為：t01=LrIin1/Vo。
2）模態2[t1－t2] 對應于圖3（b），在t1時刻升壓二極管D1關斷，Lr與C1開始諧振。電感Lr中的電流繼續上升，而電容C1開始放電。iLr和vC1分別為
iLr(t)=Iin1＋
sinωr(t－t1)vC1=Vocosωr(t－t1)
式中：ωr=
；
zr=
；
Cr=C1=C2。
在t2時刻C1的電壓下降到0，電感Lr1中的電流為iLr(t2)=Iin1＋Vo/Zr，模態2結束。該模態持續的時間為：t12=
。
3）模態3[t2－t3] 對應于圖3（c），在t2時刻如果Vo/Zr<Iin2時，電感Lr中的電流一部分流過Iin1和Dr1續流，另外一部分流過Iin2和Dr2續流，則通過主開關管S2中的電流小于Iin2。反之，電感Lr中的電流一部分流過Iin1和Dr1續流，另外一部分流過S1和S2的反并二極管Ds1和Ds2續流，is2出現負值，此時開通S1就是零電壓開通。S1的開通時刻應該滯后于Sr開通，滯后時間為
td>t01＋t12=
＋
。
4）模態4[t3－t4] 對應于圖3（d），在t3時刻Sr關斷，iLr線性減小。在t4時刻iLr線性減小到Iin1時，模態4結束。
5）模態5[t4－t5] 對應于圖3（e），在該模態中iLr繼續線性減小，S1中的電流線性上升。在t5時刻S1中的的電流上升到Iin1，Lr中的電流減小到0，模態5結束。
6）模態6[t5－t6] 對應于圖3（f），在該模態中S1和S2同時導通工作，直到主開關管S2關斷，模態6結束。
7）模態7[t6－t7] 對應于圖3（g），在t6時刻，主開關管S2關斷，輸入電流Iin2給電容C2恒流充電，C2的電壓從零開始線性上升，vC2=
(t－t8)。所以S2是零電壓關斷。在t9時刻C2的電壓達到Vo，模態7結束。
8）模態8[t7－t8] 對應于圖3（h），在該模態中主功率開關管S1和升壓二極管D2處于導通狀態，主功率開關管S2和升壓二極管D1均為關斷狀態，在t8時刻輔助開關管Sr再次導通，開始另一半開關周期的工作，其工作情況類似于上述的半個周期。
2.2 D≤0.5時的工作原理
設初始狀態為主功率開關管S1和S2及輔助開關管Sr均為關斷狀態，升壓二極管D1，D2處于導通狀態。vc1(t0)=vc2(t0)=Vo，iLr(t0)=0。
當占空比小于0.5時，每半個開關周期內有十個開關模態。圖4為各主要變量的理論穩態波形圖，圖5為各開關模態的等效電路。各開關狀態的工作情況描述如下。

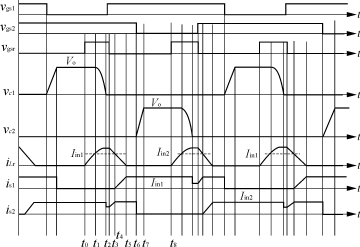

圖 4 D≤ 0.5 時 的 各 主 要 變 量 的 理 論 穩 態 波 形

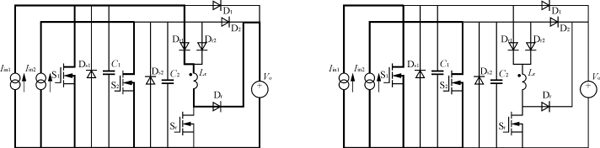

(a) 模 態 1 (b) 模 態 2

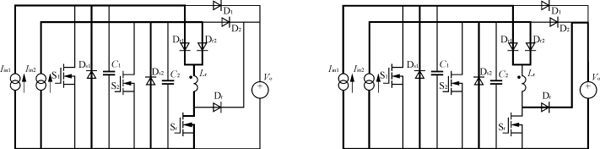

(c) 模 態 3 (d) 模 態 4
(e) 模 態 5 (f) 模 態 6
(g) 模 態 7 (h) 模 態 8
(i) 模 態 9 (j) 模 態 10
圖 5 D≤0.5時 的 各 開 關 模 態 的 等 效 電 路
1）模態1[t0－t1] 對應于圖5（a），在t0時刻Sr導通，諧振電感Lr中的電流從0開始線性上升，升壓二極管D1及D2的電流開始減小。在t1時刻電感Lr的電流上升到Iin1＋Iin2，升壓二極管D1及D2的電流同時減小到0，D1及D2自然關斷，模態1結束。
2）模態2[t1－t2] 對應于圖5（b），在t1時刻升壓二極管D1及D2關斷，Lr，C1及C2開始諧振。電感Lr中的電流繼續上升，而電容C1及C2開始放電。iLr和vC1（vC2）分別為
iLr(t)=Iin1＋Iin2＋
sinωrr(t－t1)
vC1(t)=Vocosωrr(t－t1)
式中：ωrr=
；
Zrr=
；
Cr=C1=C2。
在t2時刻C1及C2的電壓同時下降到0，電感Lr1中的電流為iLr(t2)=Iin1＋Iin2＋
，模態2結束。該模態持續的時間為t12=
。值得注意的是：當D≤0.5時，諧振電路的特征阻抗為D>0.5時的
。相應地，諧振電感的初始電流是D>0.5時的2倍，諧振電流增大了
倍。因此，輔助電路處理的功率約為D>0.5時的2倍。
3）模態3[t2－t3] 對應于圖5（c），在t2時刻Ds1及Ds2同時導通，電感Lr中的電流一部分流過Iin1和Iin2續流，另一部分流過Ds1和Ds2續流，此時開通S1就是零電壓開通。S1的開通時刻應該滯后于Sr開通時刻。
4）模態4[t3－t4] 對應于圖5（d），在t3時刻Sr關斷，iLr線性減小，在t4時刻iLr減小到Iin1＋Iin2時，Ds1及Ds2同時關斷，模態4結束。
5）模態5[t4－t5] 對應于圖5（e），在該模態中iLr繼續線性減小，S1中的電流線性上升。在t5時刻S1中的的電流上升到Iin1，Lr中的電流減小到Iin2，模態5結束。
6）模態6[t5－t6] 對應于圖5（f），在t5時刻Ds1關斷，Lr和C2開始諧振，電感Lr中的電流繼續減小，而電容C2開始充電。iLr和vC2分別為
iLr(t)=Iin2－
sinωr(t－t5)
vC2(t)=Vo(1－cosωr(t－t5))
式中：ωr=
；
Zr=
；
Cr=C1=C2。
假如Iin2<
，在t6時刻iLr減小到零，模態6結束。
7）模態7[t6－t7] 對應于圖5（g），在t6時刻輸入電流Iin2給電容C2恒流充電到Vo。在t7時刻，C2的電壓達到Vo，D2導通，模態7結束。
8）模態8[t7－t8] 對應于圖5（h），在該模態中主功率開關管S1和升壓二極管D2導通工作，在t8時刻，S1關斷，模態8結束。
9）模態9[t8－t9] 對應于圖5（i），在t8時刻關斷S1，輸入電流Iin1給電容C1恒流充電，C1的電壓從零開始線性上升，所以S1是零電壓關斷。在t9時刻C1的電壓達到Vo，此時升壓二極管D1自然導通，模態9結束。
10）模態10[t9－t10] 對應于圖5（j），在該模態中D1和D2導通工作。在t10時刻，輔助開關管Sr再次導通，開始另一半個開關周期的工作，其工作情況類似于上述的半個周期。
3 電路的基本特點
對于兩相Boost ZVT PWM變換器工作在連續導電模式而言，當一個主二極管導通時，輔助電路開始工作，為相應的主開關管提供零電壓開通和相應的二極管提供零電流關斷。為了使輔助電路高效運行，當輔助電路開始工作時，某一相的有源開關應該處于導通狀態。換句話說，占空比D應大于0.5。否則，如圖4中所示的輔助電路處理的功率約為D>0.5時的兩倍，因而增大了輔助電路的損耗。這種兩相Boost ZVT PWM變換器適用于電壓變換比大于0.5的場合。只用一個有源輔助開關就實現了兩相主開關管和二極管的零電壓開通和零電流關斷，并且主開關管和升壓二極管中的電壓、電流應力與不加輔助電路一樣。
4 諧振元件參數的設計
對于D>0.5的情況，根據上述原理分析知，要實現S1的零電壓開通，必須在S1的反并二極管導通之后才能給S1加?xùn)艠O信號。為了保證ZVT開關的實現，S1的開通時刻應該滯后于Sr開通時刻，滯后時間td必須滿足
td>t01＋t12=
＋
（1）
S2的零電壓開通條件與S1一樣。
4.1 C1和C2的設計
C1是用來使S1實現零電壓關斷的，C1的大小應使得vDS(S1)即vC1上升速度不要太快。一般可選擇在最大負載時，vC1從0上升到Vo的時間為（2～3）toff，toff為S1的關斷時間。則
C1=
(2～3)toff （2）
同樣，可以求取C2。
4.2 Lr的設計
輔助電路只是在主開關管S1和S2開通的一小段時間工作，其它時間停止工作。為了不影響主電路的工作時間，輔助電路的時間不能工作太長，一般可選擇為開關周期Ts的1/10，即t01＋t12<
，也就是
＋
≤
（3）
由式（3）可以求出Lr的大小。
5 仿真結果與分析
為驗證兩相Boost ZVT PWM變換器理論分析的正確性，對該變換器進行了仿真分析。仿真參數如下：輸入電壓Vin=DC 150V；輸出電壓Vo=DC400V；開關頻率fs=100kHz；升壓電感Lf1=Lf2=450μH；濾波電容Cf=470μF；輸出電流Io=2A。由式（2）及式（3）得C1=C2=1.8nF，Lr=12μH。兩相Boost ZVT PWM變換器的仿真結果如圖6所示。圖6（a）為主開關管S1及S2的驅動信號vGS1和vGS2。圖6（b）為輔助開關管Sr的驅動信號vGSr。圖6（c）為諧振電感電流iLr和輸入電流iin1和iin2的波形，從圖中可以看出輔助電路工作時間很短，只是在主開關管開通時工作一段時間，因此輔助電路的損耗很小。圖6（d）為流過主開關管S1及S2的電流波形，從圖中可以看出，在續流階段電流為負，這是因?yàn)椋?img alt="" height="24" src="http://files.chinaaet.com/images/20110321/6284dba2-6f9f-49de-9086-c828229f1d97.jpg" style="zoom: 1" width="11" />=
≈4.9>4，即
>Iin2max(Iin1max)，所以，電感Lr中的電流一部分流過Iin1和Dr1續流，另外一部分流過S1和S2的反并二極管Ds1及Ds2續流，圖6(e)為輸出電壓波形，電壓值略大于理論值。
(a) vgs1,vgs2波形
(b) vgsr波 形
(c) iLr，iin1和iin2波 形
(d) is1，is2波 形
(e) Vo波形
圖6 新型兩相Boost ZVT PWM變換器的仿真波形
6 結語
將零電壓轉換技術和多相變換技術相結合就可獲得一簇高性能和高功率密度的多相零電壓轉換PWM變換器，只用一個有源輔助開關就實現了兩相主開關管的零電壓開通和零電壓關斷以及二極管的零電流關斷和零電壓開通，并且主開關管和升壓二極管中的電壓、電流應力與不加輔助電路一樣。電路拓?fù)浜唵?、成本低使得該類變換器在高性能、高功率密度功率變換場合得到了廣泛的應用。本文以兩相Boost變換器為例分析了它的工作原理和特性，并給出了占空比D>0.5時的諧振元件參數的設計和仿真結果。
