基于單片機的雙機通信設計
摘要: 一、實驗目的1、掌握雙機通信的原理和編程方法。2、學習8251A的使用方法二、實驗內容1、實驗原理圖:2.實驗內容如圖所示,TXC和RXC分別為8251A的發送時鐘和接收時鐘。它由片外8253A的OUT1提供。
關鍵詞:
Abstract:
Key words :

一、實驗目的
1、掌握雙機通信的原理和編程方法。
2、學習8251A的使用方法
二、實驗內容

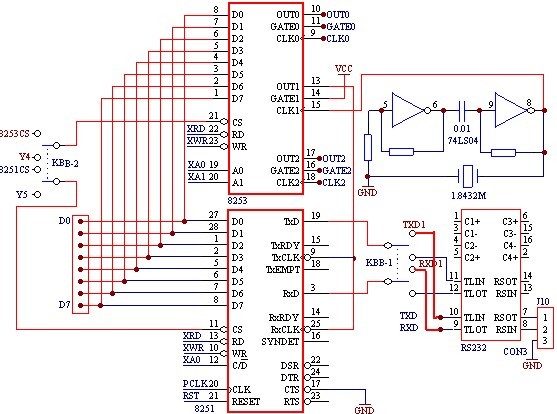

1、實驗原理圖:




2.實驗內容
如圖所示,TXC和RXC分別為8251A的發送時鐘和接收時鐘。它由片外8253A的OUT1提供。本實驗要求以查詢方式進行收發。要完成本實驗,需2臺DVCC系列實驗系統。其中一臺為串行發送,一臺為串行接收,在1號機上裝串行發送程序,在2號機上裝串行接收程序,則在1號機上鍵入的字符顯示在2號機的顯示器上。

由于本系統監控中未對8253A、8251A進行初始化,因此本實驗開始必須對8253、8251進行初始化,然后才可以直接進入對串行口狀態的查詢。
三、程序
系統晶振是 6.0 MHz

           ORG  07F0H
START:
           MOV    SP,#60H
           mov           A,#02H
           MOV         R0,#79H
           MOV    @R0,A
           INC          R0
           MOV    A,#10H
           MOV   @R0,A
           INC          R0
           MOV   A,#01H
           MOV   @R0,A
           INC          R0
           MOV    A,#03H
           MOV   @R0,A
           INC          R0
           MOV   A,#00H
           MOV    @R0,A
           INC          R0
           MOV         A,#08H
           MOV   @R0,A
           MOV    A,#7EH
           MOV         DPTR,#1FFFH
           MOVX @DPTR,A
        MOV    87H,#80H
           MOV    SCON,#50H            ;串口 方式 1
           MOV         TMOD,#20H            ;T1 方式 1
           MOV    TL1,#0F3H        ;波特率 9600 的常數
           MOV    TH1,#0F3H
           SETB    TR1                       ;開中斷
           CLR          ET1
           CLR          ES
WAIT:
            JBC    RI,DIS_REC           ;是否接收到數據
            LCALL  DISP             ;
            SJMP  WAIT               ;
DIS_REC:
           MOV    A,SBUF                  ;讀串口接收到的數據
           LCALL  DATAKEY            ;顯示輸入的數字(0-F)
           DB 79H,7EH
           AJMP   WAIT

DATAKEY: MOV   R4,A
             MOV   DPTR,#1FFFH
             MOVX  A,@DPTR
             MOV   R1,A
             MOV   A,R4
             MOV   @R1,A
            CLR    A
               POP     83H
               POP     82H
               MOVC  A,@A+DPTR
               INC     DPTR
               CJNE  A,01H,DATAKEY2
            DEC   R1
               CLR     A
               MOVC       A,@A+DPTR
DATAKEY1: PUSH  82H
              PUSH  83H
              MOV   DPTR,#1FFFH
              MOVX  @DPTR,A
              POP    83H
              POP    82H
              INC          DPTR
              PUSH   82H
              PUSH   83H
              RET
DATAKEY2: DEC    R1
              MOV   A,R1
              SJMP   DATAKEY1

DISP:        SETB  0D4H
             MOV  R1,#7EH
             MOV  R2,#20H
             MOV  R3,#00H
DISP1:
              MOV   DPTR,#DATACO
              MOV   A,@R1
              MOVC  A,@A+DPTR
              MOV   DPTR,#0FF22H
              MOVX  @DPTR,A
              MOV   DPTR,#0FF21H
              MOV   A,R2
              MOVX  @DPTR,A
              LCALL  DELAY
              DEC    R1
              CLR    C
              MOV        A,R2
              RRC    A
              MOV   R2,A
              JNZ    DISP1
              CLR    0D4H
              RET
DELAY:    MOV   R7,#03H
DELAY0:   MOV   R6,#0FFH
DELAY1:   DJNZ   R6,DELAY1
          DJNZ   R7,DELAY0
          RET
 DATAC  DB  0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H
              DB  88H,83H,0C6H,0A1H,86H,8EH,0BFH,0CH,89H,0DEH
              END
四、 實驗步驟
1、準備2臺DVCC系列實驗儀,確定1號為發送,2號為接收。
2、將1號RXD插孔和2號的TXD插孔相連。
3、將1號TXD插孔和2號的RXD插孔相連。
4、將1號GND插孔和2號的GND插孔相連(共地)。
5、將8253CS插孔和Y4插孔相連,8251CS和Y5插孔相連。
6、將SIO區D0—D7和BUS2區 XD0—XD7相連。
7、先運行2號機,在2號機提示符“P.....”狀態下,輸入0D00后,再按EXEC鍵進入等待接收狀態,顯示器顯示“8251—2”。
8、再運行1號機,在1號機處于提示符“P.....”狀態下,輸入0E00H后,按EXEC鍵,進入串行發送狀態。顯示器顯示“8251—1”。
9、在1號機的鍵盤上輸入數字鍵,應在2號機顯示器上顯示對應數字值。
10、輸入數字鍵后再按MON鍵,1號機顯示“8251 good”。如果不輸入數字鍵直接按MON鍵,則顯示“Err”,如果雙機通信不能正常進行,也顯示“Err”。
