一種M.2固態硬盤熱插拔和RAID功能的創新設計
電子技術應用
丁維銀
思科系統（中國）研發有限公司
摘要： M.2固態硬盤因其自身的優勢得到了越來越廣泛的應用，企業級的產品也普遍使用M.2固態硬盤作為操作系統的啟動盤。但是由于其不具備熱插拔功能，難以滿足企業市場對高可用性、24小時不停機、數據保護以及在線維護的特殊需求。提出了一種新穎的綜合設計方案，在載板、FPGA、BIOS和BMC的配合下，實現了熱插拔功能和RAID功能。同時，依靠M.2固態硬盤引腳定義的不同實現了在M.2接口上PCIe和SATA總線的自動識別和兼容，利用FPGA和MOSFET引入了一種新的動態時鐘信號控制方式。該綜合設計方案不需要額外的硬件投入，以極高的成本效益實現以上功能，并提升系統的可靠性和可用性。
中圖分類號：TP333；TP368.5 文獻標志碼：A DOI: 10.16157/j.issn.0258-7998.256326
中文引用格式： 丁維銀. 一種M.2固態硬盤熱插拔和RAID功能的創新設計[J]. 電子技術應用，2025，51(7)：101-105.
英文引用格式： Ding Weiyin. An innovative design of hot-plug and RAID feature for M.2 SSD[J]. Application of Electronic Technique，2025，51(7)：101-105.
An innovative design of hot-plug and RAID feature for M.2 SSD
Ding Weiyin
Cisco Systems （China） Research and Development Co.， Ltd.
Abstract： M.2 Solid State Drive (SSD) has been more and more widely used due to its own advantages, and the enterprise products also commonly use M.2 SSDs as the bootable disk of operating system. However, because it does not support hot-plug feature, it is difficult to meet the requirements of the enterprise market for high availability, 24-hour non-stop operation, data protection and online maintenance. In this paper, a novel comprehensive design scheme is proposed, which achieves the hot-plug and Redundant Arrays of Independent Disks (RAID) features with the cooperation of the carrier board, Field-Programmable Gate Array (FPGA), Basic Input Output System (BIOS) and Baseboard Management Controller (BMC). At the same time, depending on the different pin definition of M.2 SSD, the automatic recognition and compatibility of Peripheral Component Interconnect express (PCIe) and Serial Advanced Technology Attachment (SATA) buses on M.2 interface are deployed, and a new dynamic clock signal control method is introduced by using FPGA and Metal-Oxide-Semiconductor Field-Effect Transistor (MOSFET). This comprehensive design solution does not require additional hardware investment, achieves these functions with high-cost effectiveness, and improves the reliability and availability of the system.
Key words : M.2 SSD；hot-plug；redundant arrays of independent disks；dynamic clock control；server

引言

M.2固態硬盤（M.2 Solid State Drive, M.2 SSD）是一種基于M.2接口的用固態電子存儲芯片陣列制成的硬盤，因其具有速度快、體積小、容量大的優點而備受市場的青睞。M.2 SSD的接口可以兼容外設組件互連快速總線（Peripheral Component Interconnect express，PCIe）、串行硬盤總線（Serial Advanced Technology Attachment, SATA）和通用串行總線（Universal Serial Bus, USB）等多種協議，其中PCIe總線的M.2 SSD又被稱之為NVMe M.2 SSD。其支持的PCIe速度已經發展到PCIe Gen5 32GT/s，最大×4的通道寬度，容量也已經達到4 TB[1-2]。同時在企業級市場上，M.2 SSD經常被用作服務器和路由器的操作系統啟動盤，成為這些產品的標準配置。然而，企業級產品要求高可用性（High Availability, HA）、保證24小時開機提供服務、支持在線替換功能以及數據保護功能以提高可靠性。這就要求擔當操作系統啟動盤的固態硬盤具有熱插拔能力（Hot-Plug）和獨立磁盤冗余陣列（Redundant Array of Independent Disks, RAID）功能，以便在不停機狀態下進行維護、替換和擴展。

熱插拔是允許在機器帶電運行的情況下在線更換系統中可替換部件[3]。RAID是多個磁盤組成陣列，并利用個別磁盤提供數據保護功能以保證系統在單個磁盤失效時，可以保持?jǐn)?shù)據完整性并繼續提供服務，維持系統的高可用性。這兩者結合可以提供針對操作系統啟動盤的在線維護。但是，M.2 SSD接口在設計之初并沒有考慮到對熱插拔功能的支持[2]，也沒有熱插拔導軌，它必須固定安裝在一個載體上，因此無法實現在線更換和RAID功能。目前，業界典型的解決方案如圖1所示。

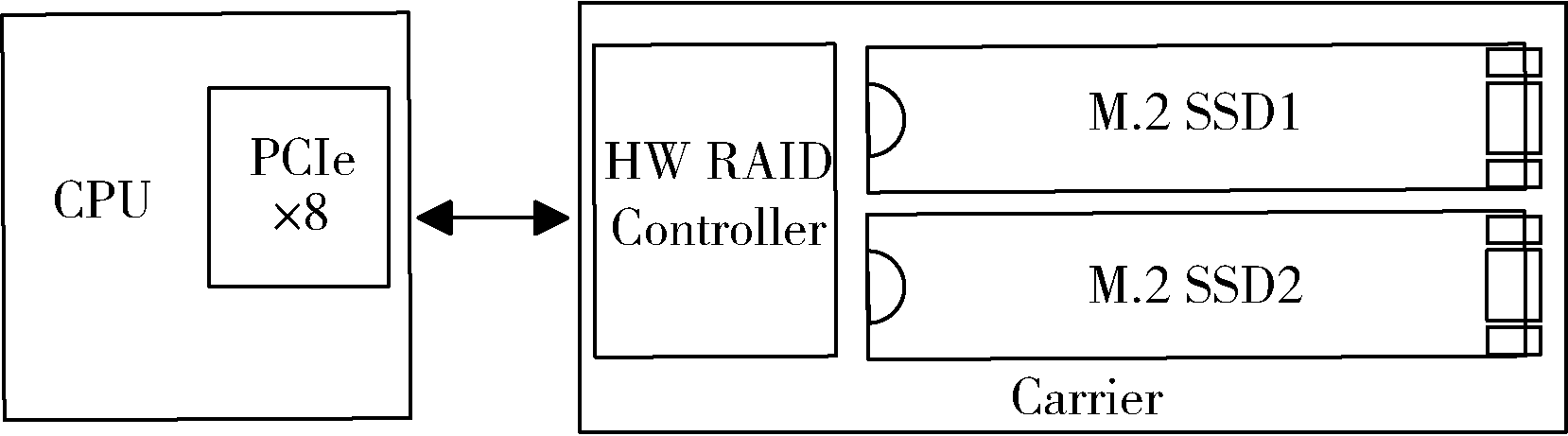

圖1　目前業界典型的M.2 SSD熱插拔解決方案

圖1中采用一種具有熱插拔管理能力的硬件RAID控制器（HW RAID controller）通過PCIe ×8鏈路與中央處理器（Central Processing Unit, CPU）的PCIe端口連接，其后端通過一個載板（Carrier）和多塊M.2 SSD相連，并將這個硬件RAID控制器和兩塊或四塊M.2 SSD一起固定在這張載板上，由載板實現機械上的熱插拔動作，再由這個硬件RAID控制器來管理與CPU間熱插拔時的所有電氣特性和實現RAID功能，同時這個硬件RAID控制器可以兼容PCIe和SATA[4-5]這兩種不同的數據接口。這種方案的不足之處在于，硬件RAID控制器及其外圍電路需要額外的硬件部署，因此增加了硬件成本，且占用物理空間；此外，實際在進行熱插拔操作時，固定安裝在同一張載板上的這個RAID控制器連同多塊M.2 SSD必須隨載板一起移除和插入，靈活性較差。

本文提出了一種基于市場上通用M.2 SSD模塊新的設計方案，以實現熱插拔功能，同時兼容PCIe和SATA兩種數據接口，且具備RAID功能；還給出了一種具有更高的性價比新的動態時鐘信號控制（Dynamic Clock Control）[6]設計方案。最后，設計實現了上述方案并進行了實例測試驗證。


本文詳細內容請下載：

http://ihrv.cn/resource/share/2000006603


作者信息：

丁維銀

（思科系統（中國）研發有限公司，上海 200231）
